Qual Disjuntor para Ar Condicionado 24000 BTUs 220V?

Ao instalar um ar condicionado de 24000 BTUs em uma rede 220V, a pergunta sobre qual disjuntor usar para garantir a segurança e o desempenho ideal do equipamento é central. A escolha correta do disjuntor é um passo crucial que não pode ser negligenciado, pois impacta diretamente na proteção do seu sistema elétrico contra sobrecargas e curtos-circuitos. Para um ar condicionado de 24000 BTUs operando em 220V, a recomendação geral aponta para um disjuntor de 20 Amperes (20A), embora em alguns casos específicos, a variação possa chegar a 25A, dependendo da eficiência e características do modelo.

Um disjuntor mal dimensionado pode levar a desligamentos frequentes e indesejados, comprometendo o conforto, ou, em cenários mais graves, a danos sérios na fiação e no próprio aparelho, representando um risco à segurança de sua residência. Mais do que um simples componente, o disjuntor atua como um verdadeiro guardião, protegendo o circuito e prevenindo acidentes. Exploraremos a função essencial desse dispositivo, aprofundaremos em como calcular a amperagem ideal, a importância crítica da bitola do fio, e o tipo e a curva mais indicados para seu ar condicionado, assegurando que sua instalação elétrica esteja não apenas eficiente, mas, acima de tudo, segura e em total conformidade com as normas técnicas. Uma instalação bem feita é a garantia de um verão tranquilo e confortável.

Entenda a Função do Disjuntor em Ar Condicionado

Por que usar um disjuntor exclusivo?

Um disjuntor exclusivo é utilizado para o ar condicionado a fim de assegurar a proteção e o desempenho eficiente do aparelho, isolando sua demanda energética do restante da instalação elétrica. Aparelhos como o ar condicionado de 24000 BTUs 220V possuem um alto consumo de energia, especialmente no momento de partida do compressor. Ter um circuito e um disjuntor dedicados evita que a alta corrente demandada pelo AC sobrecarregue outros circuitos da casa, que podem estar alimentando lâmpadas, TVs e outros eletrodomésticos simultaneamente.

Essa separação garante a estabilidade da rede elétrica e previne disparos indesejados de disjuntores de outros circuitos, além de proteger especificamente a fiação e o próprio ar condicionado de oscilações ou problemas. É uma medida essencial para a longevidade do seu equipamento e a segurança da sua residência.

O que acontece se o disjuntor for inadequado?

Se o disjuntor for inadequado para o ar condicionado, as consequências podem variar de transtornos menores a sérios riscos à segurança. A instalação de um disjuntor com amperagem incorreta pode levar a diversas situações prejudiciais, tais como:

• Disparos Frequentes: Se o disjuntor tiver uma amperagem abaixo do necessário, ele desarmará constantemente, interrompendo o funcionamento do ar condicionado sempre que a demanda energética ultrapassar o limite estabelecido. Isso torna o uso do aparelho impraticável e frustrante, pois ele simplesmente não se mantém ligado.
• Danos ao Equipamento: Um disjuntor superdimensionado (com amperagem muito alta) não oferecerá a proteção adequada. Em caso de sobrecarga ou curto-circuito, ele pode não desarmar, permitindo que uma corrente excessiva flua. Isso pode causar superaquecimento e danos irreversíveis aos componentes internos do ar condicionado, comprometendo seu funcionamento.
• Risco de Incêndio: A falha de um disjuntor em proteger o circuito contra uma corrente elevada pode resultar no superaquecimento da fiação elétrica. Fios aquecidos além de sua capacidade podem derreter o isolamento, causar curtos-circuitos e, em casos extremos, iniciar um incêndio, colocando em risco a segurança da residência e de seus ocupantes.
• Perda da Garantia: Muitos fabricantes exigem que a instalação seja feita conforme as normas técnicas e com componentes adequados. O uso de um disjuntor inadequado para o seu ar condicionado pode anular a garantia do seu aparelho, resultando em custos adicionais em caso de necessidade de reparo ou substituição.

A escolha correta do disjuntor é, portanto, vital para a longevidade do seu aparelho e, principalmente, para a segurança de sua instalação elétrica. Garante que seu sistema opere de forma eficiente e sem intercorrências.

Recomendação de Amperagem para 24000 BTUs 220V

Para garantir a segurança e o desempenho otimizado do seu ar condicionado de 24000 BTUs, operando em uma rede 220V, a escolha da amperagem correta do disjuntor é fundamental. A recomendação padrão, baseada em cálculos técnicos e nas características de consumo da maioria dos aparelhos modernos, aponta para um disjuntor de 20 Amperes (20A). No entanto, é importante considerar que, em certas situações e modelos específicos, um disjuntor de 25 Amperes (25A) pode ser o mais adequado.

Essa escolha visa proteger o aparelho contra sobrecargas e curtos-circuitos, evitando danos sérios à instalação elétrica e ao próprio equipamento. Um dimensionamento preciso assegura que o disjuntor atue como um guardião eficaz, prevenindo interrupções indesejadas e riscos à segurança da sua residência.

Tabela de Disjuntores e Amperagens

A seguir, apresentamos uma tabela simplificada para ajudar na visualização da recomendação de disjuntor para ar condicionado de 24000 BTUs 220V, bem como algumas outras potências comuns para referência. Lembre-se de que a amperagem exata pode variar ligeiramente de acordo com a eficiência energética e o modelo específico do aparelho.

É crucial sempre consultar o manual do fabricante do seu ar condicionado para obter a especificação exata da corrente. A eficiência do aparelho (indicada pelo Selo Procel, por exemplo) influencia diretamente no consumo de corrente e, consequentemente, na escolha ideal do disjuntor.

Por que escolher o disjuntor de 20A?

A escolha predominante por um disjuntor de 20A para ar condicionado de 24000 BTUs em 220V baseia-se na corrente nominal média que esses equipamentos consomem. Geralmente, aparelhos com essa capacidade e tensão apresentam uma corrente de operação que se mantém abaixo ou próxima dos 20A durante o uso contínuo.

Um disjuntor de 20A oferece uma margem de segurança adequada, permitindo o funcionamento normal do aparelho, inclusive durante picos de partida, sem desarmar desnecessariamente. Ao mesmo tempo, ele garante proteção eficaz contra sobrecargas mais significativas ou curtos-circuitos que possam comprometer a integridade da fiação e do próprio ar condicionado. Modelos com maior eficiência energética tendem a consumir menos, tornando o disjuntor de 20A uma opção robusta e segura para a maioria das instalações.

Como Calcular a Amperagem do Disjuntor (Passo a Passo)

Dimensionar corretamente o disjuntor para seu ar condicionado é fundamental para a segurança e o bom funcionamento do equipamento. O cálculo da amperagem envolve alguns passos simples, mas cruciais, que consideram a potência do aparelho, a tensão da rede e uma margem de segurança.

1. Passo 1: Encontre a Potência em Watts (W) do seu AC

   O primeiro passo é identificar a potência elétrica real do seu ar condicionado em Watts (W), e não apenas em BTUs. Esta informação é crucial para o cálculo do disjuntor. Você geralmente a encontra na etiqueta de especificações técnicas do próprio aparelho, no manual do usuário ou na nota fiscal de compra. Para um ar condicionado de 24000 BTUs, a potência de consumo pode variar, mas é essencial consultar o dado exato do seu modelo.

2. Passo 2: Verifique a Tensão Elétrica (V) do Aparelho

   Para o nosso contexto, a tensão elétrica é de 220V. É importante confirmar que esta é realmente a tensão de operação do seu ar condicionado e da sua instalação elétrica. Essa informação também está presente na etiqueta do aparelho e no manual.

3. Passo 3: Calcule a Corrente Nominal (A) do Ar Condicionado

   Com a potência (W) e a tensão (V) em mãos, você pode calcular a corrente nominal (A) utilizando a Lei de Ohm simplificada para circuitos de corrente alternada, que é I = P / V, onde:

   • I = Corrente (Amperes)
   • P = Potência (Watts)
   • V = Tensão (Volts)

   Exemplo prático: Se o seu ar condicionado de 24000 BTUs consumir 3500 Watts e a tensão for 220 Volts, o cálculo seria: I = 3500W / 220V = 15,90 Amperes.

4. Passo 4: Aplique o Fator de Correção para Dimensionamento

   Para garantir a segurança e evitar desligamentos indesejados, é essencial aplicar um fator de correção à corrente nominal calculada. Este fator compensa picos de corrente na partida do compressor e oferece uma margem de segurança. A NBR 5410, norma brasileira de instalações elétricas, sugere uma margem de 25%.

   Multiplique a corrente nominal por 1,25 (ou adicione 25%): Corrente do Disjuntor = Corrente Nominal 1,25.

   Continuando o exemplo: 15,90A 1,25 = 19,87 Amperes.

   Com este resultado, você deve escolher o disjuntor de amperagem padrão imediatamente superior disponível no mercado. No exemplo, 19,87A indica a necessidade de um disjuntor de 20A. Em alguns casos, dependendo das características do aparelho e da instalação, pode ser recomendado um disjuntor de 25A para maior margem de segurança.

Tipo e Curva do Disjuntor para Ar Condicionado 220V

A escolha do disjuntor para seu ar condicionado 24000 BTUs 220V vai além da amperagem; envolve também o tipo (monopolar ou bipolar) e a curva de desarme. Esses detalhes são cruciais para assegurar que o disjuntor atue corretamente, protegendo o equipamento e a instalação elétrica de forma eficaz contra sobrecargas e curtos-circuitos, principalmente no momento de partida do aparelho.

Disjuntor Bipolar ou Monopolar para 220V?

Para instalações de ar condicionado em rede 220V (fase-fase, comum no Brasil), o disjuntor que deve ser utilizado é o bipolar. Um disjuntor bipolar é projetado para interromper simultaneamente o fornecimento de energia em ambas as fases (fase R e fase S, por exemplo) em caso de falha.

Isso garante uma segurança completa, pois corta totalmente a alimentação do aparelho, protegendo-o de maneira mais eficiente do que um disjuntor monopolar. O disjuntor monopolar, por sua vez, é empregado em circuitos de 127V (fase-neutro), onde apenas uma fase precisa ser interrompida.

Qual a Curva Ideal do Disjuntor (Curva C)?

A curva ideal do disjuntor para ar condicionado é a Curva C. A curva de desarme de um disjuntor indica o tempo necessário para que ele desarme diante de uma sobrecorrente específica.

A Curva C é recomendada para cargas com corrente de partida moderadamente alta, como motores elétricos e compressores, que são componentes essenciais do ar condicionado. No momento em que o compressor do aparelho é ligado, há um pico de corrente transitório que é maior que a corrente nominal de operação.

Um disjuntor de Curva C permite que essa corrente de partida momentânea ocorra sem desarmar indevidamente, mas ainda oferece proteção rápida contra sobrecargas sustentadas e curtos-circuitos. Disjuntores de Curva B seriam muito sensíveis, enquanto os de Curva D seriam excessivamente tolerantes, não protegendo adequadamente o aparelho e a fiação.

A Importância da Seção do Condutor (Bitola do Fio)

A escolha da seção do condutor, popularmente conhecida como bitola do fio, é tão crucial quanto a seleção do disjuntor adequado para seu ar condicionado 24000 BTUs 220V. Um fio com bitola insuficiente pode superaquecer, danificar a isolação, causar perdas de energia significativas e, em casos extremos, provocar incêndios. É a bitola do fio que garante a capacidade de conduzir a corrente elétrica necessária sem sobrecarga, complementando a proteção oferecida pelo disjuntor.

Tabela de Bitola de Fio Ideal para AC 24000 BTUs 220V

Para um ar condicionado de 24000 BTUs operando em 220V, que geralmente requer um disjuntor de 20A a 25A, a bitola do fio recomendada para o circuito exclusivo é, na maioria dos casos, de 4mm². Esta bitola é dimensionada para suportar a corrente contínua de um equipamento com essa potência. Em situações específicas ou para uma margem de segurança ainda maior, especialmente em instalações mais antigas ou com características particulares, um fio de 6mm² pode ser considerado, sempre priorizando a segurança e a eficiência.

Distância da Instalação e Influência na Bitola

A distância entre o quadro de distribuição e o ar condicionado é um fator determinante na escolha da bitola do fio. Quanto maior a distância, maior a resistência elétrica e, consequentemente, a queda de tensão e o aquecimento do condutor. Para percursos mais longos, pode ser necessário aumentar a seção do condutor para compensar essas perdas. Ignorar essa relação pode levar a um desempenho insatisfatório do aparelho e riscos de segurança.

Orientações sobre a norma NBR 5410

A NBR 5410 é a Norma Brasileira de Instalações Elétricas de Baixa Tensão, e sua observância é obrigatória para todas as instalações elétricas residenciais e comerciais no Brasil. Ela estabelece os requisitos mínimos para garantir a segurança das pessoas, o bom funcionamento da instalação e a conservação dos bens. Para a instalação de um ar condicionado 24000 BTUs 220V, a NBR 5410 detalha o dimensionamento correto de disjuntores, condutores (bitolas), dispositivos de proteção e outros componentes. Consultar um eletricista qualificado que siga rigorosamente essa norma é fundamental para assegurar uma instalação segura e dentro da lei.

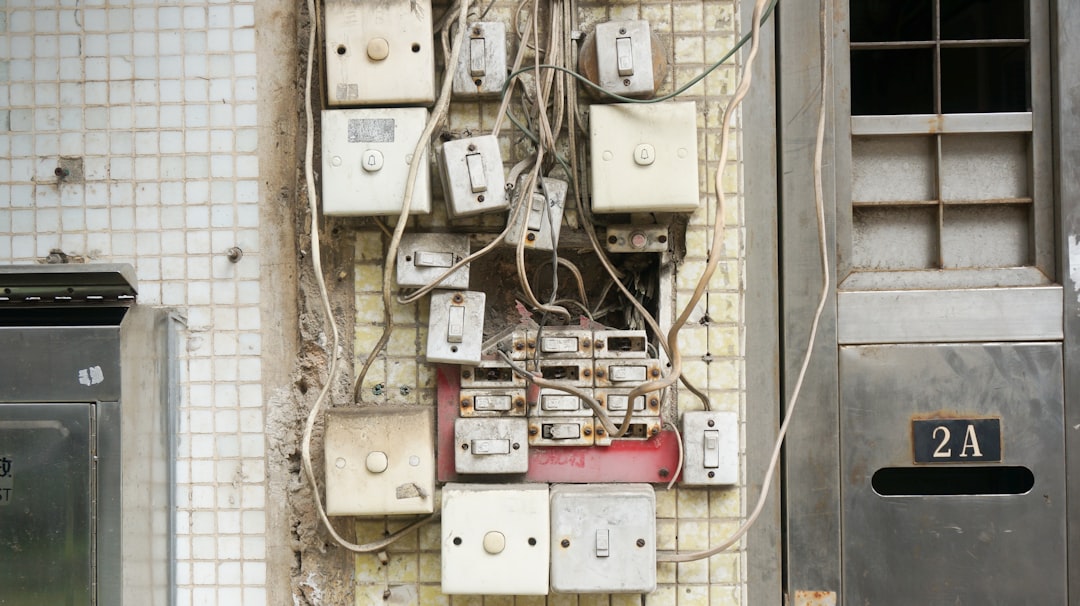

Irregularidades e Cuidados na Instalação Elétrica

Mesmo com a escolha adequada do disjuntor, a segurança e a eficiência da instalação de um ar condicionado de 24000 BTUs 220V dependem de toda a rede elétrica. Fiações inadequadas, antigas ou subdimensionadas são um risco sério que podem comprometer o funcionamento do aparelho e a integridade da sua residência. É fundamental abordar esses pontos para garantir a operação segura.

Adaptação da Rede Elétrica para Ar Condicionado 220V

A instalação de um ar condicionado potente como o de 24000 BTUs em 220V exige que a rede elétrica esteja preparada. Muitas residências, especialmente as mais antigas, podem não ter a infraestrutura necessária para suportar essa carga adicional com segurança.

É crucial a criação de um circuito elétrico exclusivo para o aparelho. Isso significa que o ar condicionado deve ter sua própria fiação e disjuntor, independente dos outros eletrodomésticos. Essa medida previne sobrecargas e quedas de energia inesperadas.

A bitola do fio, ou seja, a espessura do cabo elétrico, deve ser compatível com a amperagem do disjuntor e a potência do ar condicionado. Geralmente, para um disjuntor de 20A ou 25A, utiliza-se fiação de 4mm² ou 6mm² respectivamente. Fios finos demais podem superaquecer, danificando o aparelho ou, em casos extremos, causando incêndios.

Consulte um Eletricista Qualificado

A complexidade e os riscos envolvidos na adaptação da rede elétrica e na instalação de um ar condicionado de alta potência não permitem improvisos. A contratação de um eletricista qualificado e experiente é um passo indispensável para a sua segurança e a conformidade da instalação.

Um profissional saberá dimensionar corretamente o disjuntor, a bitola da fiação e o sistema de aterramento, seguindo as normas técnicas brasileiras, como a NBR 5410. Essa expertise garante que sua instalação elétrica estará não apenas funcional, mas, acima de tudo, segura e regulamentada.

Tentar realizar a instalação por conta própria ou contratar mão de obra não qualificada pode levar a erros graves. Estes erros resultam em curtos-circuitos, danos ao ar condicionado, consumo excessivo de energia e, mais perigosamente, a riscos de incêndios ou choques elétricos. Invista na segurança e no desempenho adequado do seu equipamento.
