Instalar Caixa de Ar Condicionado: Guia Prático

Garantir o conforto térmico em sua casa ou escritório começa com uma infraestrutura de qualidade. A instalação da caixa de ar condicionado, ou caixa de passagem, é um passo fundamental que muitas vezes gera dúvidas, mas é crucial para o bom funcionamento e a longevidade do seu aparelho de climatização. Erros nessa etapa podem levar a vazamentos, problemas estruturais ou até mesmo a uma ineficiência energética que pesa no bolso.

Pensando nisso, preparamos um guia prático e detalhado para você dominar o processo. Se você busca entender como instalar a caixa de ar condicionado de forma correta, garantindo segurança e eficácia, este é o seu ponto de partida. Vamos desmistificar cada etapa, desde a escolha dos materiais e ferramentas adequadas, passando pela preparação cuidadosa do local, até o passo a passo da fixação e conexão, assegurando que o seu ambiente esteja pronto para receber o conforto que você merece. Prepare-se para realizar uma instalação profissional, evitando dores de cabeça futuras e assegurando a melhor performance do seu sistema.

A caixa de ar condicionado, também conhecida como caixa de passagem ou caixa de espera, é um componente fundamental na infraestrutura de instalação de sistemas de climatização. Sua principal função é servir como um ponto de conexão e organização para as tubulações de cobre (refrigerante), a tubulação de dreno (condensado), e a fiação elétrica que interligam a unidade interna (evaporadora) à unidade externa (condensadora) do aparelho de ar condicionado.

Mais do que um simples alojamento, ela garante que essas conexões fiquem protegidas dentro da parede, oferecendo um acabamento estético limpo e profissional. Além disso, é essencial para o correto escoamento da água produzida pela condensação, direcionando-a para o sistema de drenagem sem risco de vazamentos ou danos à estrutura.

Tipos de caixas e suas funcionalidades

Existem diferentes tipos de caixas de ar condicionado, projetadas para atender a diversas necessidades de instalação e acabamento. Os modelos mais comuns são as caixas de embutir e as caixas de sobrepor.

• Caixas de Embutir: São as mais utilizadas em construções novas ou reformas, sendo instaladas diretamente dentro da parede. Oferecem um acabamento discreto, deixando apenas a saída para as conexões visíveis após a finalização da alvenaria e pintura. Geralmente são fabricadas em PVC ou ABS resistente, com um design interno que facilita o direcionamento da tubulação e do dreno.
• Caixas de Sobrepor: Menos comuns para a instalação interna da unidade evaporadora, são por vezes utilizadas em situações onde o embutimento não é viável ou para sistemas específicos. Elas são fixadas na superfície da parede, e embora menos discretas, podem ser uma solução prática em certas aplicações.

Alguns modelos são pré-moldados com saídas específicas e inclinação para o dreno, simplificando ainda mais o processo de instalação e garantindo a funcionalidade.

Legislação e normas para instalação

A correta instalação da caixa de ar condicionado, e consequentemente do sistema de climatização, deve seguir padrões técnicos e boas práticas para garantir segurança e eficiência. No Brasil, embora não haja uma legislação específica apenas para a “caixa de ar condicionado”, a instalação do sistema completo é regida por normas da Associação Brasileira de Normas Técnicas (ABNT) e regulamentações de segurança.

É fundamental observar as seguintes diretrizes:

• Normas ABNT: Apesar de não haver uma norma exclusiva para a caixa, a instalação do sistema de ar condicionado deve seguir a NBR 16655 (Instalação de Sistemas de Refrigeração e Condicionamento de Ar – Requisitos), além de outras relacionadas à segurança elétrica (NBR 5410) e hidráulica.
• Manuais dos Fabricantes: O manual do fabricante do aparelho de ar condicionado e da própria caixa de passagem contém informações cruciais sobre as dimensões, posicionamento e métodos de fixação adequados. Ignorá-los pode invalidar a garantia e comprometer o desempenho do equipamento.
• Boa Prática de Engenharia: Assegurar a correta inclinação do dreno para evitar acúmulo de água, a vedação adequada para prevenir infiltrações e o dimensionamento correto do espaço para as tubulações são práticas essenciais para uma instalação de qualidade e duradoura.

A conformidade com essas normas e recomendações não apenas assegura a longevidade e o bom funcionamento do seu ar condicionado, mas também protege a estrutura do imóvel e a segurança dos usuários.

Ferramentas e Materiais Necessários

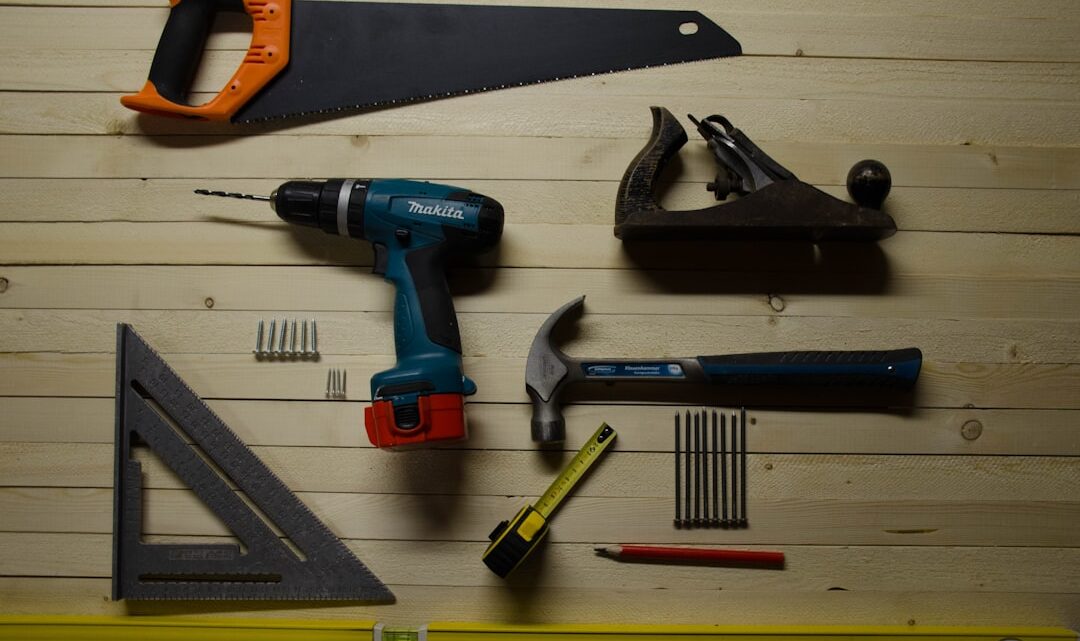

Para iniciar a instalação da caixa de ar condicionado com segurança e eficiência, é fundamental ter todas as ferramentas e materiais à mão. Uma preparação cuidadosa nesta etapa evita interrupções e garante um processo contínuo, resultando em um trabalho de alta qualidade e durabilidade para seu sistema de climatização.

Lista completa para a instalação

Ter os itens certos é o segredo para uma instalação bem-sucedida. Verifique cada um para que nada falte durante o processo.

• Caixa de Passagem (ou Caixa de Ar Condicionado): O elemento central da sua instalação. Escolha um modelo de PVC rígido e com dimensões compatíveis com o seu aparelho.
• Serra Copo para Alvenaria: Essencial para criar o recorte perfeito na parede. O diâmetro deve ser adequado para o embutimento da caixa e passagem das tubulações.
• Furadeira de Impacto e Brocas: Para perfurar a parede e fixar a caixa com segurança. Tenha brocas específicas para concreto e alvenaria de diferentes diâmetros.
• Nível de Bolha ou a Laser: Garante que a caixa seja instalada perfeitamente nivelada, o que é crucial para o escoamento correto do dreno e o acabamento estético.
• Trena e Lápis: Indispensáveis para medições precisas e marcações claras na parede antes dos recortes.
• Arco de Serra e Lixa: Utilizados para cortar e preparar os tubos de PVC que comporão o sistema de dreno.
• Tubos e Conexões de PVC para Dreno: Adquira os de diâmetro adequado para garantir o escoamento eficiente da água condensada.
• Parafusos e Buchas: Para fixar a caixa firmemente na estrutura da parede, assegurando estabilidade.
• Massa Acrílica ou Argamassa: Para realizar o acabamento e vedação ao redor da caixa após a fixação, garantindo um visual limpo e evitando infiltrações.
• Fita Isolante ou Veda Rosca: Para vedar conexões elétricas e hidráulicas, prevenindo vazamentos e garantindo a segurança.
• Estilete: Útil para cortes diversos em materiais mais leves, como fitas e isolamentos.
• Pano e Escova: Para manter a área de trabalho limpa, tanto antes quanto depois da instalação.

Certifique-se de que todos esses itens estejam em perfeitas condições antes de iniciar o trabalho. Uma checagem final pode fazer toda a diferença.

Equipamentos de segurança essenciais

A segurança é inegociável em qualquer projeto de instalação, especialmente ao manipular ferramentas elétricas e trabalhar com alvenaria. Proteja-se adequadamente para evitar acidentes.

• Óculos de Proteção: Fundamentais para resguardar seus olhos contra poeira, detritos e fragmentos que podem ser projetados durante cortes e perfurações.
• Luvas de Segurança: Protegem as mãos contra cortes, abrasões, farpas e o contato direto com materiais que possam causar irritação ou alergia.
• Máscara de Proteção (Respirador): Indispensável para evitar a inalação de poeira fina e partículas suspensas no ar, protegendo suas vias respiratórias, especialmente ao cortar parede.
• Protetor Auricular: Se você planeja usar furadeiras de impacto ou serras por um tempo prolongado, este item protegerá sua audição de ruídos excessivos.
• Botas de Segurança: Protegem os pés contra a queda de objetos pesados, perfurações e oferecem estabilidade em superfícies irregulares.

Priorize sempre sua segurança. Vestir os equipamentos de proteção individual (EPIs) corretos é um passo tão vital quanto a escolha das ferramentas para garantir uma instalação sem riscos.

Preparando o local para a instalação

Antes de iniciar a fixação da caixa de ar condicionado, uma etapa fundamental para o sucesso e durabilidade da instalação é a preparação cuidadosa do local. Essa fase garante que o aparelho funcione corretamente, evitando problemas futuros e otimizando o conforto do ambiente. Uma boa preparação assegura que a estrutura esteja pronta para receber todos os componentes.

Escolha do melhor ponto na parede

A seleção do ponto ideal na parede é crucial para a performance e estética do seu ar condicionado. Considere fatores como a proximidade de uma tomada elétrica adequada e a distribuição do ar no cômodo. Evite paredes que recebam luz solar direta intensa ou que estejam próximas a fontes de calor, pois isso pode sobrecarregar o aparelho e aumentar o consumo de energia.

Mantenha uma distância mínima de 15 cm do teto e das paredes laterais para permitir o fluxo de ar e futuras manutenções. Certifique-se também de que a parede tenha a estrutura necessária para suportar o peso do equipamento, preferencialmente uma parede de alvenaria.

Como marcar e fazer o recorte na parede

Com o local definido, o próximo passo é marcar e recortar a parede com precisão. Utilize o gabarito da própria caixa de ar condicionado ou suas medidas exatas, usando uma trena e um lápis para desenhar o contorno na parede. É imprescindível usar um nível para garantir que o recorte esteja perfeitamente alinhado, evitando inclinações indesejadas.

Antes de cortar, verifique a existência de tubulações elétricas ou hidráulicas ocultas na parede com um detector, se possível. Para o recorte, você pode usar uma serra para alvenaria ou uma esmerilhadeira, trabalhando com cautela e utilizando equipamentos de proteção individual. Para a passagem do dreno e tubulações, uma serra copo pode ser necessária.

Posição ideal do dreno

A posição do dreno é um detalhe que não pode ser negligenciado ao instalar caixa de ar condicionado. Ele é responsável por escoar a água condensada do aparelho. O ponto de saída do dreno deve ter um caimento contínuo, ou seja, uma inclinação mínima que permita o fluxo natural da água por gravidade até um ponto de deságue, como uma rede de esgoto ou um ralo.

Evite curvas excessivas ou em “U” na tubulação do dreno, pois podem causar acúmulo de água e entupimentos. Garanta que o dreno esteja sempre abaixo do nível da bandeja coletora de água do ar condicionado para que a drenagem seja eficiente e evite vazamentos na parede ou no ambiente.

Passo a Passo: Instalação da Caixa de Ar Condicionado

Com a preparação do local e as ferramentas em mãos, é hora de mergulhar na parte prática. Esta seção detalha cada etapa para você realizar a instalação da caixa de ar condicionado de forma precisa, garantindo que a infraestrutura para seu aparelho seja sólida e eficiente. Siga estes passos com atenção para evitar retrabalhos e assegurar um resultado profissional.

Fixação da caixa na parede

A fixação é o alicerce de todo o processo. Comece demarcando cuidadosamente a área onde a caixa será instalada, seguindo o projeto e as medidas do seu aparelho. Utilize um nível para garantir que a abertura esteja perfeitamente alinhada, evitando problemas estéticos e funcionais no futuro. Faça a abertura na parede com as ferramentas adequadas, seja um cinzel e marreta ou uma serra copo, sempre com segurança.

Insira a caixa de passagem no nicho criado. Certifique-se de que ela esteja bem encaixada e nivelada em todas as direções. Aplique argamassa ou gesso nas laterais e no fundo para fixá-la firmemente. Preste atenção para que a caixa não se desloque durante a secagem do material, garantindo um assento estável para os futuros componentes do ar condicionado.

Conexão da tubulação de dreno

A tubulação de dreno é vital para o escoamento da água condensada, prevenindo vazamentos e danos. Conecte o tubo de dreno da caixa ao ponto de escoamento principal. É fundamental garantir uma inclinação mínima de 1% a 2% em toda a extensão do tubo, permitindo que a água flua por gravidade sem obstruções.

Utilize vedantes ou anéis de borracha nas conexões para assegurar que não haverá gotejamentos indesejados. É prudente realizar um pequeno teste com água após a conexão para verificar a estanqueidade e o fluxo adequado, antes de prosseguir com o fechamento da parede. Um sistema de dreno bem-feito é crucial para a durabilidade da sua instalação e do ambiente.

Vedação e acabamento

Após a fixação e a conexão do dreno, o próximo passo é vedar e dar o acabamento final à parede. Preencha todos os espaços e frestas ao redor da caixa com argamassa, gesso ou espuma expansiva, garantindo que não restem vãos para a entrada de ar, umidade ou insetos. Essa vedação é essencial para a eficiência térmica e a integridade da estrutura.

Com os materiais de preenchimento secos, proceda com o acabamento superficial da parede. Aplique o reboco, massa corrida e pinte, integrando a caixa de forma imperceptível ao ambiente. Certifique-se de proteger os terminais e as aberturas da caixa durante o processo para evitar que sejam danificados ou bloqueados. Ao finalizar, você terá uma infraestrutura pronta e discreta, pronta para receber o seu aparelho de ar condicionado, culminando em uma instalação que minimiza riscos e otimiza o desempenho.

Dicas para uma instalação segura e eficiente

Realizar a instalação segura da caixa de ar condicionado com atenção aos detalhes é o segredo para evitar problemas futuros. Uma instalação segura garante a integridade da estrutura, enquanto uma execução eficiente otimiza o desempenho do aparelho, reduzindo custos com manutenção e energia. Siga estas orientações para um resultado duradouro e sem preocupações.

Erros comuns a evitar

Muitas falhas na instalação de uma caixa de passagem podem ser prevenidas com conhecimento e cautela. Evitar estes equívocos é fundamental para a longevidade e bom funcionamento do seu sistema de climatização.

• Nivelamento incorreto: Um dos erros mais críticos. A caixa deve ter um leve desnível para o dreno, garantindo o escoamento adequado da água de condensação e evitando vazamentos e infiltrações na parede.
• Localização inadequada: Instalar a caixa em áreas de difícil acesso para manutenção futura ou em locais que recebam luz solar direta, o que pode comprometer a eficiência do aparelho e a vida útil dos componentes.
• Dimensionamento errado dos furos: Abrir furos maiores ou menores do que o necessário pode comprometer a fixação da caixa e até mesmo a estrutura da parede, além de dificultar uma vedação eficaz.
• Vedação deficiente: Uma vedação incompleta ou malfeita permite a entrada de insetos, poeira, umidade e até mesmo roedores no interior da parede, além de prejudicar o isolamento térmico.
• Uso de materiais de baixa qualidade: Componentes como mangueiras de dreno, tubulações ou suportes de material inferior podem comprometer a segurança, a durabilidade e a performance de toda a instalação.
• Desrespeitar as especificações do fabricante: Cada modelo de ar condicionado e caixa de passagem possui requisitos específicos. Ignorá-los pode anular a garantia do produto e gerar uma série de problemas operacionais.

Testes pós-instalação

Após finalizar a fixação da caixa, a etapa de testes é crucial para validar a qualidade da sua instalação e garantir que tudo funcionará conforme o esperado. Estes passos são simples, mas indispensáveis.

1. Verificação visual completa: Inspecione a caixa e as conexões. Certifique-se de que está nivelada (com a inclinação correta para o dreno), bem fixada, e que todas as vedações aparentes estão intactas e sem frestas.
2. Teste de drenagem: Simule o fluxo de água. Despeje um pequeno volume de água limpa no interior da caixa, na área do dreno. Observe se a água escoa livremente, sem acúmulos ou vazamentos indesejados pela estrutura.
3. Inspeção por vazamentos: Mesmo sem o aparelho ligado, verifique a integridade da caixa em si. Certifique-se de que não há pontos de fuga de água na própria estrutura da caixa, além do dreno.
4. Limpeza final: Remova qualquer resíduo de argamassa, poeira ou detritos que possam ter se acumulado durante a instalação. Isso evita futuros entupimentos no sistema de drenagem.

Quando contratar um profissional?

Contratar um profissional para a instalação da caixa de ar condicionado é a decisão mais prudente em diversas situações, garantindo não apenas a segurança, mas também a eficácia e a durabilidade do seu sistema. Embora o guia detalhe o processo, a expertise de um especialista é insubstituível em cenários específicos.

A necessidade de um técnico qualificado se torna evidente quando você não possui experiência prévia com instalações elétricas ou hidráulicas. Erros nesse tipo de trabalho podem resultar em vazamentos, curtos-circuitos ou até mesmo danos estruturais, comprometendo a integridade da sua propriedade e a segurança dos moradores. Um profissional possui o conhecimento técnico para identificar e solucionar potenciais problemas antes que se manifestem.

Outro ponto crucial é a garantia do aparelho. Muitos fabricantes exigem que a instalação da caixa de ar condicionado seja realizada por uma empresa ou técnico credenciado para que a garantia do ar condicionado seja validada. Ignorar essa recomendação pode levar à perda da cobertura em caso de falhas futuras, gerando custos adicionais e dores de cabeça.

Considere a contratação de um especialista também se a instalação envolver grandes alterações na estrutura da parede, como a necessidade de quebrar alvenaria robusta ou lidar com tubulações complexas. Eles possuem as ferramentas adequadas e a técnica para realizar esses cortes e adaptações de forma limpa e segura, minimizando o impacto na construção.

Ambientes que exigem um planejamento mais detalhado, como instalações em locais de difícil acesso, alturas elevadas ou quando há a intenção de integrar a caixa de ar condicionado a um sistema de automação residencial, também se beneficiam enormemente da mão de obra especializada. Eles asseguram que todos os detalhes técnicos e normativos sejam observados, otimizando o desempenho do equipamento.

Por fim, a falta de tempo ou a simples preferência por ter um serviço executado com a máxima precisão são motivos válidos para delegar a tarefa. Ao escolher um profissional, você investe na tranquilidade de ter um trabalho bem-feito, que atende a todos os padrões de qualidade e segurança, permitindo que você desfrute do conforto do seu ar condicionado sem preocupações.
