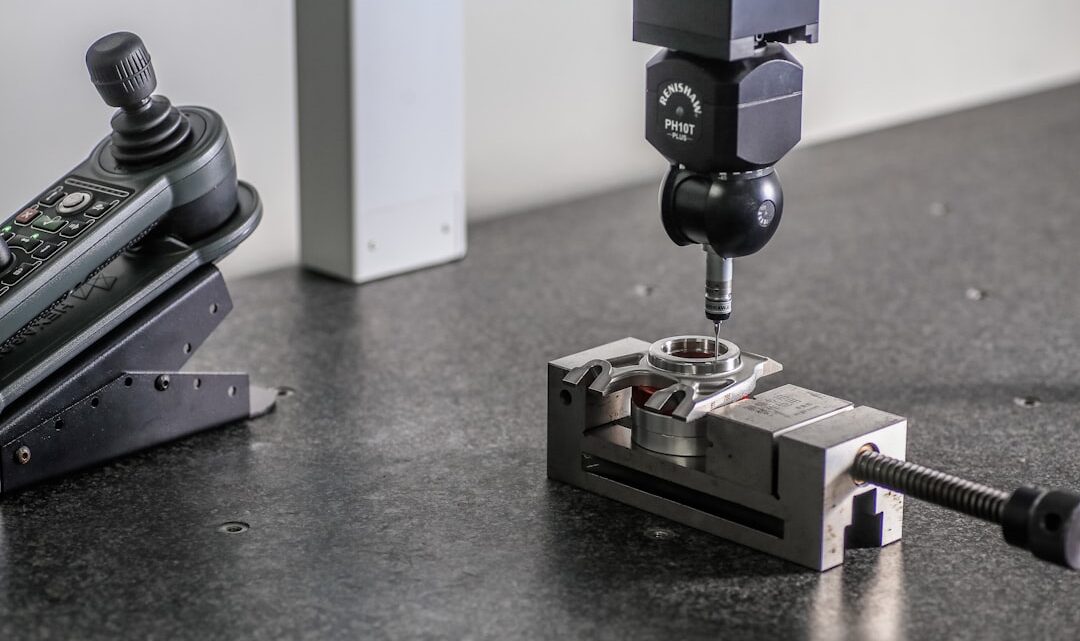

A rugosidade Rz é um parâmetro de medição superficial que representa a média das alturas máximas do perfil em um determinado comprimento de avaliação. Em termos práticos, ela considera os picos mais altos e os vales mais profundos da superfície, fornecendo uma leitura mais representativa das irregularidades extremas do que outros parâmetros comuns.
Enquanto o Ra calcula a média aritmética de todas as irregularidades, o Rz foca nas variações mais pronunciadas do perfil. Isso torna o Rz especialmente útil em aplicações onde falhas localizadas, como riscos profundos ou rebarbas pontuais, podem comprometer o desempenho do componente.
Na engenharia mecânica, escolher o parâmetro de rugosidade correto para especificar em um desenho técnico não é uma decisão trivial. Cada parâmetro responde a perguntas diferentes sobre a superfície. Entender o que é rugosidade superficial de forma ampla é o primeiro passo para usar o Rz com precisão e sem desperdício de processo.
Nas seções a seguir, você vai encontrar desde a definição técnica do Rz até sua aplicação em processos de usinagem, instrumentos de medição e os erros mais comuns cometidos na prática industrial.
O que significa o parâmetro Rz na rugosidade superficial?
O Rz é definido pela norma ISO 4287 como a média aritmética das alturas máximas do perfil calculadas em cinco comprimentos de amostragem consecutivos. Em cada um desses comprimentos, o instrumento identifica o pico mais alto e o vale mais profundo, calcula a diferença entre eles e, ao final, faz a média dos cinco valores obtidos.
Esse método garante que o Rz não seja distorcido por um único evento extremo isolado na superfície. Ao mesmo tempo, ele ainda é mais sensível a variações locais do que o Ra, porque leva em conta as amplitudes máximas e não apenas a média geral do perfil.
Na prática, o Rz aparece com frequência em especificações de componentes onde o contato entre superfícies é crítico, como selos, juntas, mancais e peças de vedação. A importância da rugosidade na indústria fica evidente justamente nesses casos, onde um perfil mal controlado pode causar vazamentos, desgaste prematuro ou falhas de montagem.
Qual é a definição técnica de Rz?
Tecnicamente, o Rz é expresso em micrômetros (µm) e calculado pela seguinte lógica: dentro de cada comprimento de amostragem, o instrumento registra a distância vertical entre o pico mais alto e o vale mais profundo do perfil. Esse valor é chamado de altura máxima do perfil para aquele trecho.
Após repetir esse processo nos cinco comprimentos de amostragem que compõem o comprimento de avaliação total, o Rz é obtido pela média aritmética desses cinco valores individuais. A fórmula simplificada fica:
Rz = (Z1 + Z2 + Z3 + Z4 + Z5) / 5
Onde Z1 a Z5 representam a altura máxima de cada comprimento de amostragem. Essa abordagem por segmentos torna o Rz mais robusto estatisticamente do que o Rmax, que considera apenas o pior trecho, e mais informativo do que o Ra, que dilui os extremos na média geral do perfil.
Vale destacar que versões anteriores de normas, especialmente alemãs (DIN), usavam uma definição ligeiramente diferente de Rz. Em projetos com referências normativas antigas, é importante verificar qual definição está sendo aplicada para evitar interpretações equivocadas.
O que são picos e vales na medição de Rz?
Picos são as elevações do perfil superficial que ultrapassam a linha média do material, enquanto vales são as reentrâncias que ficam abaixo dessa linha. Juntos, eles formam o relevo microscópico de qualquer superfície usinada, retificada ou fundida.
Na medição do Rz, o que importa é a distância vertical entre o pico mais alto e o vale mais profundo dentro de cada comprimento de amostragem. Superfícies com picos muito pronunciados tendem a apresentar maior Rz, mesmo que a maioria das irregularidades seja pequena.
Esse comportamento tem implicações diretas em aplicações tribológicas. Picos elevados são os primeiros pontos de contato entre duas superfícies deslizantes e, portanto, os primeiros a sofrerem desgaste. A relação entre rugosidade e tribologia mostra que controlar os picos e vales não é apenas uma questão estética, mas de durabilidade funcional do componente.
Qual é a diferença entre Ra e Rz na rugosidade?
Ra e Rz são os dois parâmetros de rugosidade mais utilizados na indústria, mas eles descrevem aspectos diferentes do mesmo perfil superficial. O parâmetro Ra representa a média aritmética dos desvios absolutos do perfil em relação à linha média, considerando todas as irregularidades ao longo do comprimento de avaliação.
O Rz, por sua vez, concentra atenção nas amplitudes extremas, calculando a média das maiores diferenças entre pico e vale em cada segmento. Isso significa que duas superfícies podem ter o mesmo Ra e Rz completamente diferentes, especialmente quando uma delas apresenta defeitos pontuais profundos.
De forma resumida, as principais diferenças são:
- Ra: média de todas as irregularidades, pouco sensível a eventos isolados
- Rz: média das amplitudes máximas por segmento, mais sensível a picos e vales extremos
- Ra: amplamente utilizado em especificações gerais de acabamento
- Rz: preferido quando defeitos localizados são críticos para a função da peça
Conhecer as diferenças entre os dois parâmetros é fundamental para quem trabalha com padrões de rugosidade em projetos de máquinas e equipamentos.
Quando usar Ra e quando usar Rz na engenharia?
A escolha entre Ra e Rz depende diretamente da função que a superfície vai desempenhar no componente final. O Ra é suficiente para a maioria das aplicações de acabamento estético ou de ajuste dimensional, onde o que importa é o aspecto geral da superfície.
O Rz passa a ser o parâmetro mais indicado nas seguintes situações:
- Superfícies de vedação, onde um único vale profundo pode causar vazamento
- Contatos deslizantes com filme lubrificante fino, onde picos altos perfuram o óleo
- Peças sujeitas à fadiga, pois vales profundos funcionam como concentradores de tensão
- Componentes ópticos ou de precisão, onde a amplitude das irregularidades interfere diretamente na função
Em processos de usinagem mais grosseiros, como fresamento ou torneamento desbaste, o Ra costuma ser especificado por ser mais fácil de medir e interpretar no chão de fábrica. Já em operações de acabamento fino, como retificação ou lapidação, o Rz oferece um controle mais rigoroso da qualidade superficial.
Por que Rz é mais sensível a defeitos do que Ra?
O Ra dilui os extremos do perfil na média aritmética. Isso significa que um risco profundo isolado no meio de uma superfície relativamente lisa vai contribuir muito pouco para o valor de Ra, pois os demais pontos do perfil compensam aquela anomalia.
No caso do Rz, o mesmo risco profundo vai aparecer como o vale dominante em seu comprimento de amostragem, elevando diretamente o valor de Rz para aquele segmento. Se ele for suficientemente profundo, vai puxar a média final para cima de forma perceptível.
Essa sensibilidade maior torna o Rz um parâmetro mais conservador e, em muitos casos, mais seguro do ponto de vista funcional. Um componente aprovado por Ra pode ter defeitos pontuais que o Rz detectaria como fora de especificação. Por isso, em indústrias como a automotiva, aeronáutica e de equipamentos hidráulicos, o Rz frequentemente complementa ou substitui o Ra nas especificações técnicas mais críticas.
Como o Rz é calculado e medido na prática?
O cálculo do Rz começa com a aquisição do perfil superficial pelo instrumento de medição. O rugosímetro percorre a superfície com uma agulha de diamante (apalpador) e registra as variações verticais ao longo do deslocamento horizontal. Esse perfil bruto passa por um filtro que separa a rugosidade das ondulações e da forma geral da peça.
Com o perfil filtrado em mãos, o software do instrumento divide o comprimento de avaliação em cinco comprimentos de amostragem iguais. Em cada segmento, identifica o pico mais alto e o vale mais profundo, calcula a diferença entre eles e registra como Zi. A média dos cinco valores é o Rz.
Na prática industrial, esse processo ocorre de forma automática em segundos. O operador posiciona o instrumento sobre a superfície, define os parâmetros de medição e obtém o resultado na tela. Medir rugosidade superficial corretamente exige atenção ao posicionamento do apalpador, ao comprimento de amostragem adequado para o processo e à limpeza da peça antes da medição.
Quais instrumentos medem o parâmetro Rz?
O instrumento mais comum para medir Rz é o rugosímetro de contato, também chamado de perfilômetro de apalpador. Ele usa uma ponta de diamante com raio muito pequeno, que percorre a superfície mecanicamente e registra os deslocamentos verticais por meio de um transdutor eletrônico.
Além dos rugosímetros de contato, existem alternativas sem contato que também calculam o Rz com precisão:
- Microscopia confocal: usa luz para mapear o perfil tridimensional da superfície, ideal para materiais delicados
- Interferometria óptica: indicada para superfícies muito lisas, como lentes ou componentes de precisão extrema
- Profilometria a laser: permite medições rápidas em linhas ou áreas, sem risco de danificar a superfície
A escolha do instrumento depende do material da peça, do nível de rugosidade esperado e da precisão necessária. Para a maioria das aplicações industriais, o rugosímetro de contato portátil é suficiente e oferece boa relação entre custo, praticidade e confiabilidade dos resultados.
Como funciona o rugosímetro digital para medir Rz?
O rugosímetro digital opera a partir de um apalpador que desliza sobre a superfície em velocidade controlada. O movimento vertical da ponta, causado pelas irregularidades da superfície, gera um sinal elétrico proporcional ao deslocamento. Esse sinal é convertido em dados digitais e processado pelo software interno do equipamento.
O operador configura previamente o comprimento de avaliação, o comprimento de amostragem (valor de cut-off) e o parâmetro desejado, neste caso o Rz. Após a passagem, o display mostra o resultado junto com outros parâmetros calculados simultaneamente, como Ra, Rmax e Rt.
Um ponto de atenção importante é a escolha correta do cut-off. Esse filtro determina o comprimento de onda que separa a rugosidade da ondulação superficial. Um cut-off inadequado pode fazer com que o instrumento inclua ondulações no cálculo do Rz, gerando valores incorretos. As normas ISO 4288 e ISO 1302 orientam a seleção do cut-off conforme o valor esperado de Ra ou Rz da superfície. Saber como medir rugosidade inclui dominar esses parâmetros de configuração do instrumento.
Como converter Ra para Rz e Rz para Ra?
A conversão entre Ra e Rz é uma necessidade frequente na indústria, especialmente quando um desenho técnico especifica um parâmetro e o instrumento disponível mede outro. Embora exista uma relação matemática aproximada entre os dois, ela não é universal e varia conforme o processo de fabricação e o material.
De forma geral, a relação entre Rz e Ra costuma variar entre 4 e 7 vezes, dependendo do processo. Isso significa que, para uma superfície retificada com Ra de 0,8 µm, o Rz correspondente pode estar entre 3,2 µm e 5,6 µm. Essa amplitude de variação já indica que conversões diretas devem ser usadas com cautela.
Antes de aplicar qualquer fator de conversão, vale verificar se a norma técnica aplicável ao projeto aceita essa equivalência ou exige a medição direta do parâmetro especificado.
Qual é a fórmula de conversão entre Ra e Rz?
Não existe uma fórmula única e universal, mas a relação empírica mais utilizada na prática industrial é:
Rz ≈ 4 × Ra (para superfícies com perfil regular, como retificação)
Rz ≈ 7 × Ra (para superfícies com perfil irregular, como torneamento ou fresamento)
Alguns fabricantes de rugosímetros e tabelas normativas adotam fatores intermediários, como Rz ≈ 5 × Ra, como referência geral quando o processo não é conhecido com precisão.
Para a conversão inversa, basta dividir:
Ra ≈ Rz / 4 a Ra ≈ Rz / 7
Essas fórmulas são aproximações válidas apenas como ponto de partida. Em projetos críticos, a medição direta do parâmetro correto sempre deve ser preferida às estimativas por conversão.
Essa conversão é confiável para todos os materiais?
Não. A relação entre Ra e Rz depende da forma estatística do perfil superficial, que muda conforme o material e o processo de fabricação. Materiais dúcteis, como o alumínio, tendem a formar picos e vales com formas diferentes das geradas em materiais frágeis, como o ferro fundido.
Além disso, processos como eletroerosão (EDM) geram perfis com distribuição de picos e vales muito diferente dos perfis gerados por retificação. Usar o mesmo fator de conversão para ambos os casos introduz um erro sistemático que pode ser significativo em especificações de precisão.
A recomendação prática é simples: use a conversão apenas para estimativas preliminares ou para verificar se os valores fazem sentido. Em desenhos técnicos formais, especifique o parâmetro que será realmente medido no controle de qualidade. Isso evita ambiguidades e garante que a peça seja aprovada ou reprovada com base em critérios objetivos e rastreáveis.
Quais são os valores de Rz mais usados por processo de usinagem?
Cada processo de fabricação produz uma faixa típica de Rz que reflete suas características cinemáticas e as condições de corte normalmente empregadas. Conhecer essas faixas ajuda o engenheiro a especificar uma rugosidade que seja tecnicamente adequada e economicamente viável.
A tabela a seguir apresenta valores típicos de Rz por processo, com base em condições normais de operação:
- Torneamento desbaste: Rz de 25 µm a 100 µm
- Torneamento acabamento: Rz de 6,3 µm a 25 µm
- Fresamento: Rz de 6,3 µm a 50 µm
- Furação: Rz de 6,3 µm a 25 µm
- Retificação cilíndrica: Rz de 1,6 µm a 6,3 µm
- Retificação plana fina: Rz de 0,8 µm a 3,2 µm
- Lapidação: Rz inferior a 1 µm
- Honagem: Rz de 0,4 µm a 3,2 µm
Esses valores são referências, não limites absolutos. Variações de velocidade de corte, avanço, material e condição da ferramenta podem deslocar o Rz resultante para fora dessas faixas típicas.
Quais processos de acabamento geram menor Rz?
Os processos que produzem as menores rugosidades Rz são aqueles que removem material de forma muito controlada e com baixa energia por passe. Os principais são:
- Lapidação (lapping): usa abrasivos finos em suspensão para remover material por abrasão suave, gerando superfícies com Rz abaixo de 0,5 µm em condições ideais
- Superacabamento (superfinishing): processo com pedras abrasivas oscilantes, capaz de atingir Rz na faixa de 0,1 µm a 0,8 µm, usado em pistas de rolamentos e eixos de precisão
- Polimento eletrolítico: remove irregularidades por dissolução eletroquímica preferencial dos picos, produzindo superfícies muito lisas e com boa resistência à corrosão
- Honagem: gera superfícies com padrão cruzado característico e baixo Rz, amplamente usado em camisas de cilindros de motores
A escolha do processo de acabamento correto começa pela especificação adequada de Rz no desenho técnico. Especificar um Rz muito baixo sem necessidade funcional eleva o custo de fabricação sem agregar valor ao produto.
Como interpretar a tabela de rugosidade Rz na prática?
Uma tabela de rugosidade Rz deve ser lida como um guia de correlação entre função, processo e custo. O primeiro passo é identificar a função da superfície: ela vai vedar, deslizar, colar, ser pintada ou simplesmente ter aparência adequada? Cada função tem uma exigência de Rz diferente.
O segundo passo é verificar se o processo de fabricação planejado consegue atingir o Rz especificado de forma consistente. Especificar Rz de 0,8 µm para uma superfície que será fresada, por exemplo, exige uma operação de retificação adicional que precisa estar prevista no processo.
O terceiro passo é validar se o valor de Rz está alinhado com as tolerâncias dimensionais e geométricas da peça. Tolerâncias geométricas (GD&T) e rugosidade superficial são especificações complementares e devem ser coerentes entre si no desenho técnico.
O que é Rmax e como ele se relaciona com Rz?
O Rmax é o maior valor individual de altura máxima do perfil encontrado entre os cinco comprimentos de amostragem usados no cálculo do Rz. Enquanto o Rz representa a média dos cinco valores, o Rmax representa o pior caso, ou seja, o segmento com a irregularidade mais pronunciada.
A relação entre os dois é direta: Rmax sempre será maior ou igual ao Rz. Em superfícies com perfil uniforme, os dois valores ficam próximos. Em superfícies com defeitos pontuais, o Rmax pode ser significativamente maior que o Rz.
O Rmax é particularmente útil quando a falha por um único defeito extremo é inaceitável. Uma junta de vedação com um vale profundo localizado pode não ser reprovada pelo Rz, mas seria identificada pelo Rmax. Por isso, em especificações de alta confiabilidade, os dois parâmetros costumam ser usados em conjunto, com o Rz controlando o desempenho médio e o Rmax limitando os defeitos extremos.
É importante não confundir Rmax com Rt, que representa a altura total do perfil ao longo de todo o comprimento de avaliação, sem divisão em segmentos. Cada parâmetro tem uma sensibilidade e uma aplicação específica.
Em quais indústrias o parâmetro Rz é mais crítico?
O Rz é especialmente relevante em indústrias onde a função da superfície depende do controle preciso das irregularidades extremas do perfil. As principais são:
- Automotiva: camisas de cilindro, eixos de comando de válvulas, superfícies de juntas de cabeçote e componentes de transmissão exigem Rz controlado para garantir vedação, durabilidade e eficiência
- Hidráulica e pneumática: superfícies de selos, pistões e válvulas precisam de Rz baixo para evitar vazamentos e desgaste prematuro dos elementos de vedação
- Aeronáutica: componentes estruturais sujeitos à fadiga têm no Rz um indicador de pontos de concentração de tensão que podem iniciar trincas
- Médica e farmacêutica: equipamentos de aço inoxidável que precisam ser higienizados têm o Rz como parâmetro de controle de limpabilidade, pois vales profundos retêm microorganismos
- Óptica e eletrônica: superfícies de lentes, espelhos e substratos semicondutores exigem Rz na faixa de nanômetros para garantir desempenho óptico ou elétrico
Em praticamente todos esses setores, o Rz aparece ao lado de outros parâmetros superficiais em especificações normativas rigorosas. A correta interpretação e medição do Rz é, portanto, uma competência essencial para engenheiros que atuam no desenvolvimento e na fabricação de componentes de precisão.
Quais erros mais comuns ocorrem ao medir e interpretar o Rz?
Mesmo com instrumentos modernos e calibrados, erros de medição e interpretação do Rz são frequentes no ambiente industrial. Identificar os mais comuns ajuda a evitar aprovações incorretas de peças fora de especificação ou rejeições desnecessárias de peças conformes.
Os principais erros são:
- Cut-off incorreto: usar um comprimento de amostragem inadequado faz o instrumento incluir ondulações no cálculo, inflando o valor de Rz artificialmente
- Direção de medição errada: medir na direção paralela às marcas de usinagem em vez de perpendicular a elas resulta em valores de Rz muito inferiores aos reais
- Superfície suja ou com rebarbas: partículas de cavaco, óleo ou oxidação sob o apalpador geram picos espúrios que elevam o Rz sem refletir a rugosidade real da peça
- Apalpador desgastado: uma ponta de diamante gasta arredonda os picos reais do perfil, subestimando o Rz consistentemente
- Confusão entre Rz e Rmax: interpretar o Rmax como Rz ou vice-versa leva a especificações e aprovações equivocadas
- Conversão direta de Ra para Rz sem considerar o processo: usar um fator fixo de conversão para materiais e processos diferentes introduz erros sistemáticos
Além dos erros de medição, há erros de especificação: colocar um valor de Rz no desenho técnico sem verificar se o processo de fabricação planejado consegue atingi-lo de forma consistente é um erro comum que gera retrabalho e custo desnecessário. Conhecer os padrões de rugosidade e alinhá-los ao processo produtivo é uma etapa essencial no desenvolvimento de qualquer componente mecânico.
