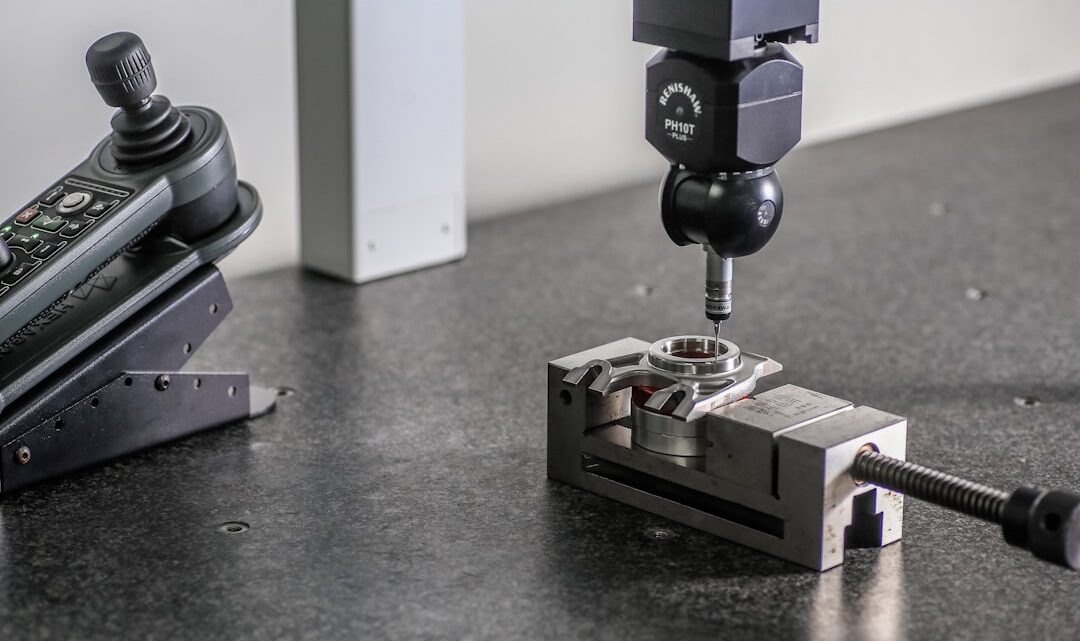

Medir a rugosidade de uma superfície significa quantificar as irregularidades microscópicas que existem em qualquer material após um processo de usinagem, fundição, retificação ou acabamento. Essa medição pode ser feita com instrumentos de contato, como o rugosímetro, ou por métodos ópticos, como a interferometria e a triangulação a laser, dependendo do tipo de superfície e do nível de precisão exigido.
A escolha do método correto influencia diretamente a qualidade do resultado. Uma superfície avaliada com a técnica errada pode apresentar leituras distorcidas, comprometendo decisões de projeto, montagem ou controle de qualidade.
Este guia reúne os principais métodos, equipamentos e parâmetros utilizados na medição de rugosidade, além de orientações práticas para interpretar os resultados e evitar os erros mais comuns no processo. O conteúdo foi desenvolvido para engenheiros, técnicos e profissionais que precisam de referências sólidas para aplicar no dia a dia industrial.
O que é rugosidade superficial e por que ela importa?
Rugosidade superficial é o conjunto de irregularidades de pequena escala presentes na superfície de um material. Essas variações resultam dos processos de fabricação, como usinagem, laminação, fundição ou tratamento térmico, e afetam diretamente o comportamento funcional da peça.
Uma superfície com rugosidade inadequada pode causar desgaste prematuro em peças móveis, comprometer vedações, reduzir a adesão de revestimentos ou gerar concentração de tensões. Por outro lado, superfícies com acabamento excessivamente liso nem sempre são a escolha ideal, já que em algumas aplicações alguma textura é necessária para retenção de lubrificante ou aderência.
Para entender melhor o conceito na sua base, vale consultar o que é rugosidade e como ela se diferencia de outros desvios geométricos de superfície.
A grandeza é representada por parâmetros numéricos padronizados que permitem comparar superfícies de forma objetiva, independentemente do operador ou do equipamento utilizado. Esses parâmetros são definidos por normas internacionais e serão detalhados ao longo deste conteúdo.
Quais são as principais aplicações industriais da rugosidade?
O controle da rugosidade é exigido em praticamente todos os setores que trabalham com peças de precisão. As aplicações mais comuns incluem:
- Indústria automotiva: mancais, cilindros, virabrequins e superfícies de vedação requerem valores específicos de rugosidade para garantir desempenho e durabilidade.
- Equipamentos hidráulicos e pneumáticos: vedações e pistões dependem de acabamento controlado para evitar vazamentos.
- Indústria aeroespacial: componentes estruturais e aerodinâmicos têm tolerâncias rigorosas de textura superficial.
- Dispositivos médicos: implantes e instrumentos cirúrgicos precisam de superfícies com rugosidade adequada para biocompatibilidade e higienização.
- Revestimentos e pinturas: a aderência de tintas e galvanizações depende de um perfil de rugosidade mínimo na superfície base.
Em projetos de máquinas e equipamentos industriais, a especificação de rugosidade é parte essencial do detalhamento técnico. Ignorar esse parâmetro no projeto pode gerar retrabalho, falhas precoces e custos desnecessários de manutenção.
Quais parâmetros definem a rugosidade de uma superfície?
A rugosidade é descrita por um conjunto de parâmetros extraídos do perfil da superfície medida. Os mais utilizados na indústria são Ra, Rz e Rq, cada um com uma lógica matemática distinta e aplicações específicas.
Além desses três, existem parâmetros complementares como Rt (altura total do perfil), Rsk (assimetria do perfil) e Rku (curtose), que fornecem informações sobre a forma da distribuição das irregularidades. Em aplicações onde o comportamento tribológico da superfície é crítico, esses parâmetros adicionais fazem diferença na análise.
A seleção do parâmetro correto deve estar alinhada com a função da peça. Para superfícies deslizantes, Ra costuma ser suficiente. Para superfícies de vedação ou com exigências de fadiga, Rz e Rsk podem ser mais informativos.
Se você também precisa entender como calcular esses valores a partir do perfil medido, o conteúdo sobre como calcular rugosidade aprofunda a parte matemática de cada parâmetro.
Quais são os métodos para medir rugosidade superficial?
Existem cinco métodos principais para medir a rugosidade de superfícies: perfilometria de contato, interferometria óptica, triangulação a laser, microscopia confocal e o uso de fita Testex. Cada um tem princípios físicos diferentes e se aplica a contextos específicos.
A escolha entre eles depende de fatores como o tipo de material, a escala das irregularidades, a necessidade de medição em campo ou laboratório, o grau de precisão exigido e o custo disponível. Métodos ópticos tendem a ser mais rápidos e não invasivos, mas exigem condições controladas de iluminação e superfícies com boa refletividade.
Métodos de contato são mais acessíveis e amplamente aceitos por normas industriais, mas podem danificar superfícies delicadas ou deixar rastros em materiais muito macios. Os próximos tópicos detalham cada abordagem.
O que é perfilometria de contato e como funciona?
A perfilometria de contato é o método mais tradicional e amplamente utilizado na indústria. Ela funciona por meio de uma ponta apalpadora, chamada de agulha ou estilo, que desliza mecanicamente sobre a superfície da peça registrando os deslocamentos verticais ao longo de um percurso definido.
Esses deslocamentos são convertidos em sinais elétricos e processados para gerar o perfil da superfície, a partir do qual os parâmetros de rugosidade são calculados. O rugosímetro portátil é o instrumento mais comum para esse tipo de medição e é adequado para a maioria das superfícies metálicas e poliméricas.
As limitações do método incluem a impossibilidade de medir superfícies muito macias sem deixar marcas, restrições geométricas em cavidades profundas ou áreas de difícil acesso, e a dependência da integridade da ponta apalpadora para garantir precisão. A calibração periódica do equipamento é indispensável para resultados confiáveis.
O comprimento de varredura e os filtros aplicados ao sinal, especialmente o comprimento de onda de corte (cut-off), têm grande influência no resultado final. Esse aspecto será discutido na seção sobre erros comuns de medição.
Como funciona a medição por interferometria óptica?
A interferometria óptica é uma técnica sem contato que utiliza a propriedade das ondas de luz para mapear com altíssima resolução as variações topográficas de uma superfície. O princípio baseia-se na divisão de um feixe de luz em dois caminhos distintos: um refletido pela superfície de referência e outro pela superfície de interesse. Quando os feixes se recombinam, formam franjas de interferência cujo padrão revela as diferenças de altura com precisão nanométrica.
Essa técnica é especialmente indicada para superfícies com acabamento fino, como espelhos ópticos, superfícies polidas, componentes de semicondutores e peças de microfabricação. Também é utilizada em pesquisa e controle de qualidade em laboratórios de metrologia de alta precisão.
As principais vantagens são a alta resolução vertical, a capacidade de mapear áreas em vez de apenas perfis lineares e a ausência de contato físico. As limitações incluem a sensibilidade a vibrações, a necessidade de superfícies com boa refletividade e o custo elevado dos equipamentos.
O que é triangulação a laser na medição de rugosidade?
A triangulação a laser é um método óptico sem contato que projeta um feixe de laser sobre a superfície e captura a luz refletida por meio de um detector posicionado em um ângulo conhecido. A partir da posição do ponto refletido no detector, calcula-se a distância entre o sensor e a superfície com alta velocidade e boa resolução.
Esse método é adequado para medições em linha de produção, onde velocidade e robustez são prioritárias. Ele funciona bem em superfícies metálicas, plásticas e cerâmicas, mas pode apresentar erros em superfícies muito reflexivas, translúcidas ou com ângulos acentuados que dispersam o feixe.
A triangulação a laser também é utilizada em sistemas de perfilometria 3D acoplados a scanners ou braços robóticos, permitindo mapear grandes áreas de forma automatizada. Sua resolução é inferior à da interferometria, mas a velocidade de aquisição e a praticidade tornam-na muito competitiva em ambientes industriais.
Como a microscopia confocal mede a rugosidade?
O microscópio confocal de varredura utiliza um feixe de laser focado em um único ponto da superfície por vez, com um pinhole óptico que elimina a luz fora do plano focal. Ao varrer verticalmente diferentes planos de foco e registrar a intensidade máxima em cada ponto, o equipamento reconstrói o perfil tridimensional da superfície com resolução lateral e vertical muito elevadas.
Essa técnica é especialmente útil para superfícies complexas, com geometrias irregulares ou materiais biológicos, onde outros métodos teriam dificuldades. É amplamente utilizada em pesquisa científica, análise de falhas e caracterização de biomateriais.
A principal limitação é o tempo de aquisição, que tende a ser maior do que em técnicas como a interferometria de campo amplo. Além disso, o equipamento é sensível a vibrações externas e requer ambiente controlado para resultados precisos. O custo é elevado e o uso é mais comum em laboratórios especializados do que em chão de fábrica.
Quando usar a fita Testex para medir rugosidade?
A fita Testex é um método simples e portátil para estimar a rugosidade de superfícies em campo, especialmente em estruturas de grande porte que não podem ser levadas ao laboratório. Ela consiste em uma fita com espuma compressível que, ao ser pressionada contra a superfície, conforma-se às irregularidades e retém o perfil em negativo.
A espessura total da fita conformada é medida com um micrômetro e, subtraindo a espessura base do filme, obtém-se uma estimativa da rugosidade máxima (Rt) da superfície. O método é muito utilizado na inspeção de superfícies metálicas antes de aplicação de revestimentos anticorrosivos, como pintura naval e industrial.
Sua principal vantagem é a praticidade: não exige energia elétrica, é portátil e produz resultados rápidos. A limitação é a precisão, já que o método fornece apenas uma estimativa da altura máxima do perfil, sem os detalhes estatísticos que um rugosímetro ou perfilômetro óptico oferece. Para inspeções de campo onde o nível de exigência é moderado, é uma solução eficiente e de baixo custo.
Quais equipamentos são usados para medir rugosidade?
Os equipamentos disponíveis para medição de rugosidade variam desde instrumentos portáteis de baixo custo até sistemas laboratoriais de alta precisão. A escolha deve considerar o ambiente de uso, a resolução necessária, o tipo de superfície e o volume de medições a realizar.
Os três grupos principais são os rugosímetros de contato, os perfilômetros ópticos 3D e os microscópios de força atômica (AFM). Cada um ocupa uma faixa específica de aplicação e tem características técnicas distintas que os tornam mais ou menos adequados dependendo do contexto.
O que é um rugosímetro e como escolher o ideal?
O rugosímetro é o instrumento mais utilizado na indústria para medição de rugosidade por contato. Ele possui uma ponta apalpadora que percorre a superfície em linha reta, registrando o perfil de rugosidade e calculando automaticamente os parâmetros configurados, como Ra, Rz e Rq.
Existem modelos portáteis, adequados para uso em campo e chão de fábrica, e modelos de bancada, que oferecem maior resolução e permitem medições mais controladas. Para escolher o ideal, considere:
- Faixa de medição: verifique se o equipamento cobre os valores esperados para a aplicação.
- Parâmetros calculados: confirme que o modelo disponibiliza os parâmetros exigidos pela norma do projeto.
- Comprimento de varredura e cut-off configuráveis: essa flexibilidade é essencial para medições em superfícies com diferentes escalas de textura.
- Raio da ponta apalpadora: pontas com raio menor captam irregularidades mais finas, mas desgastam mais rápido.
- Certificação e rastreabilidade: para uso em controle de qualidade formal, o equipamento deve ter calibração rastreável a padrões nacionais ou internacionais.
Modelos básicos portáteis já atendem bem a maioria das aplicações industriais rotineiras. Equipamentos de bancada são indicados quando a repetibilidade e a documentação detalhada dos perfis são exigidas.
Quais são os perfilômetros ópticos 3D mais utilizados?
Os perfilômetros ópticos 3D são equipamentos laboratoriais que combinam diferentes princípios ópticos, como interferometria, foco variável ou luz estruturada, para gerar mapas tridimensionais completos da topografia de uma superfície. Diferentemente do rugosímetro, que produz um perfil linear, esses sistemas entregam uma nuvem de pontos em 3D.
Entre os mais utilizados estão os interferômetros de varredura vertical (VSI) e de modulação de fase (PSI), os microscópios confocais cromáticos e os sistemas baseados em foco de luz branca. Marcas como Bruker, Keyence, Zygo e Sensofar são referências no mercado profissional.
A principal vantagem é a capacidade de capturar informações de área, permitindo análises de parâmetros de rugosidade volumétrica (S-parameters), como Sa, Sz e Sq, que são equivalentes tridimensionais dos parâmetros lineares. Isso é especialmente relevante em aplicações de tribologia, análise de desgaste e controle de superfícies funcionais.
O investimento é significativamente maior do que em rugosímetros de contato, e o uso típico é em laboratórios de metrologia, centros de pesquisa e controle de qualidade de alta exigência.
Quando usar microscopia de força atômica (AFM)?
A microscopia de força atômica, conhecida pela sigla AFM, é a técnica com maior resolução disponível para caracterização de superfícies. Ela utiliza uma sonda nanométrica que varre a superfície detectando forças de interação atômica, gerando imagens topográficas com resolução da ordem de ângstrons.
O AFM é indicado para situações em que outros métodos não têm resolução suficiente, como na caracterização de filmes finos, superfícies de dispositivos eletrônicos, biomateriais em escala nanométrica e pesquisa em ciência dos materiais. Não é um equipamento de uso industrial rotineiro.
As principais limitações são a área de varredura restrita (geralmente algumas dezenas de micrômetros), o tempo de aquisição elevado, a sensibilidade a vibrações e o alto custo de aquisição e manutenção. Para a grande maioria das aplicações industriais, um rugosímetro de contato ou um perfilômetro óptico já oferece mais do que a resolução necessária.
Como interpretar os resultados da medição de rugosidade?
Obter o valor numérico de um parâmetro de rugosidade é apenas parte do processo. Saber interpretá-lo em relação à função da peça, às tolerâncias especificadas em projeto e às normas aplicáveis é o que torna a medição realmente útil.
Um valor de Ra isolado, sem contexto, não diz muito. O mesmo valor pode ser adequado para uma superfície de deslizamento e completamente insatisfatório para uma superfície de vedação. A análise sempre deve considerar a aplicação, o material, o processo de fabricação e os requisitos funcionais definidos no projeto.
Além disso, a coerência entre o parâmetro especificado no desenho técnico e o parâmetro medido é fundamental. Especificar Ra no projeto e medir apenas Rz na inspeção, por exemplo, gera inconsistências que podem comprometer a rastreabilidade e a validade do controle de qualidade. Boas práticas de tolerância geométrica no detalhamento técnico ajudam a evitar esse tipo de problema.
O que significam os parâmetros Ra, Rz e Rq?
Ra (rugosidade média aritmética) é o parâmetro mais utilizado no mundo. Ele representa a média aritmética dos valores absolutos dos desvios do perfil em relação à linha média, ao longo do comprimento de avaliação. É robusto, de fácil comparação e aceito pela maioria das normas industriais. Sua limitação é não distinguir picos de vales, o que pode ser relevante em aplicações tribológicas.
Rz (altura média das irregularidades) é calculado como a média das alturas máximas de pico a vale em cinco comprimentos de amostragem consecutivos. Ele é mais sensível a irregularidades extremas do que o Ra, sendo mais indicado para superfícies onde picos altos isolados podem causar danos ou falhas.
Rq (rugosidade quadrática média) é a raiz quadrada da média dos quadrados dos desvios do perfil. Matematicamente similar ao Ra, mas com maior peso para desvios extremos, tornando-o mais adequado para análises estatísticas e correlações com propriedades ópticas de superfícies.
De forma geral, para a mesma superfície, Rq é ligeiramente maior que Ra, e Rz é consideravelmente maior que ambos. Conhecer essas relações ajuda a interpretar relatórios de medição e comparar dados de fontes diferentes.
Quais normas e padrões regulam a medição de rugosidade?
A medição de rugosidade é regulada por normas técnicas que definem terminologia, parâmetros, métodos de filtragem, condições de medição e requisitos de calibração. As principais referências são:
- ISO 4287: define os termos e parâmetros de rugosidade para perfis 2D.
- ISO 4288: especifica as regras para seleção do comprimento de avaliação e cut-off em função do valor esperado de Ra ou Rz.
- ISO 25178: trata da rugosidade de área (3D), com os parâmetros S e V.
- ABNT NBR ISO 1302: orienta a indicação de textura superficial em desenhos técnicos.
Para projetos que precisam atender a requisitos normativos nacionais, a importância da ABNT vai além da rugosidade: ela estrutura toda a linguagem técnica do projeto e garante que as especificações sejam compreendidas por fornecedores, fabricantes e inspetores de forma padronizada.
O conhecimento das normas aplicáveis é especialmente relevante em contratos de fornecimento, auditorias de qualidade e projetos com exigências de rastreabilidade metrológica.
Quais são os erros mais comuns na medição de rugosidade?
Erros na medição de rugosidade comprometem a validade dos resultados e podem levar a decisões incorretas sobre aprovação ou rejeição de peças. Os problemas mais frequentes envolvem configuração inadequada do equipamento, condições de medição descuidadas e falta de padronização no processo.
Conhecer esses erros antecipadamente permite estruturar rotinas de medição mais confiáveis, reduzir retrabalho e garantir que os dados gerados sejam realmente representativos da superfície avaliada.
Como o comprimento de onda de corte influencia a medição?
O comprimento de onda de corte, também chamado de cut-off ou lambda c, é o filtro que separa as componentes de rugosidade das ondulações de baixa frequência no perfil da superfície. Definir o valor correto desse parâmetro é decisivo para a qualidade do resultado.
Se o cut-off for muito pequeno, componentes reais da rugosidade podem ser filtradas e o valor medido será artificialmente baixo. Se for muito grande, ondulações que não fazem parte da rugosidade serão incluídas, inflando o resultado. A norma ISO 4288 estabelece os valores de cut-off recomendados para cada faixa de Ra ou Rz esperada.
Para aprofundar o entendimento sobre esse parâmetro e sua aplicação prática, o conteúdo sobre o que é cut-off na rugosidade explica de forma detalhada como esse filtro funciona e como escolhê-lo corretamente.
Erros de cut-off são frequentes em medições rotineiras porque o operador simplesmente usa o valor padrão do equipamento sem verificar se ele é adequado para a superfície em questão.
Quais cuidados são essenciais para garantir precisão nos resultados?
Além da configuração correta do equipamento, uma série de cuidados operacionais influencia diretamente a precisão das medições de rugosidade:
- Limpeza da superfície: resíduos de óleo, poeira ou rebarbas alteram o perfil medido. A superfície deve estar limpa antes da medição.
- Fixação da peça: vibrações durante a medição de contato comprometem o traçado do perfil. A peça deve estar firmemente posicionada.
- Direção de medição: a rugosidade varia conforme a direção em relação às marcas do processo de fabricação. A norma geralmente recomenda medir perpendicularmente às estrias.
- Estado da ponta apalpadora: pontas desgastadas ou contaminadas introduzem erros sistemáticos. A verificação periódica é obrigatória.
- Calibração com padrão rastreável: antes de iniciar uma série de medições, o equipamento deve ser verificado com um padrão de rugosidade certificado.
- Número de medições: uma única leitura raramente é suficiente. A média de pelo menos três medições em posições distintas representa melhor a condição real da superfície.
A atenção a esses pontos faz diferença especialmente em ambientes industriais onde as condições de medição são menos controladas do que em laboratório. Um processo bem definido de medição é tão importante quanto o equipamento utilizado.
Como escolher o método certo para cada tipo de superfície?
A seleção do método de medição adequado começa pela análise das características da superfície e da finalidade da medição. Não existe um método universalmente superior: cada técnica tem vantagens específicas que a tornam mais adequada em determinadas situações.
Para superfícies metálicas convencionais em ambiente industrial, o rugosímetro de contato atende à maioria das necessidades com boa relação custo-benefício e aceitação normativa ampla. Quando a superfície é muito macia, delicada ou de difícil acesso, métodos ópticos sem contato são mais indicados.
Superfícies com acabamento muito fino, como componentes ópticos ou peças de microfabricação, exigem interferometria ou AFM para capturar as irregularidades em escala nanométrica. Para inspeções em campo de grandes estruturas metálicas, a fita Testex é prática e suficiente quando o objetivo é verificar se o perfil de rugosidade está dentro de uma faixa aceitável para aplicação de revestimentos.
Em projetos industriais que envolvem especificação de máquinas e equipamentos, a definição do método de medição deve estar alinhada com as tolerâncias indicadas no desenho técnico e com as normas do setor. O detalhamento técnico correto desde a fase de projeto evita ambiguidades na inspeção e garante que fornecedores e clientes falem a mesma linguagem metrológica.
