Como Fazer Projeto de Som Automotivo em 3D: Guia Completo
A modelagem tridimensional de sistemas de som automotivo tornou-se prática indispensável para profissionais que buscam criar soluções acústicas de qualidade, otimizadas e viáveis para fabricação. Diferentemente de abordagens convencionais em 2D, a perspectiva tridimensional permite visualizar com precisão o encaixe das caixas no veículo, validar dimensões, calcular volumes internos com exatidão e simular o comportamento acústico antes da confecção física. Este guia apresenta um caminho estruturado desde a seleção de ferramentas até a otimização final, passando por cálculos fundamentais e técnicas de integração veicular que garantem resultados profissionais.
Ferramentas e Softwares Essenciais para Modelagem 3D de Som Automotivo
A escolha do software correto é determinante para o sucesso do projeto. Existem diferentes categorias de ferramentas, cada uma com vantagens específicas conforme o nível de especialização desejado. Para profissionais que buscam qual melhor software para modelagem 3D, a resposta depende do escopo: plataformas CAD paramétricas como SolidWorks oferecem precisão mecânica extrema, enquanto alternativas como Fusion 360 combinam funcionalidade CAD com simulação integrada a um custo mais acessível.
O SolidWorks destaca-se na indústria automotiva pela capacidade de criar modelos paramétricos que se ajustam automaticamente quando dimensões são alteradas. Isso é fundamental em projetos iterativos de caixas, onde refinamentos frequentes são necessários. Fusion 360 oferece vantagem de nuvem, permitindo colaboração em tempo real e simulação acústica básica. Para iniciantes, SketchUp Pro fornece interface intuitiva, embora com limitações em cálculos complexos de acústica.
Plataformas especializadas em acústica como COMSOL Multiphysics e ANSYS permitem simulações avançadas de propagação sonora, mas exigem conhecimento profundo de física acústica. Alternativas de código aberto como FreeCAD e Blender representam opções viáveis para quem deseja aprender modelagem 3D sem investimento inicial em licenças comerciais, embora demandem curva de aprendizado mais acentuada.
A escolha ideal combina uma ferramenta CAD robusta para modelagem geométrica com recursos complementares de simulação. Muitos profissionais utilizam SolidWorks ou Fusion 360 para desenho e integração veicular, complementando com plataformas acústicas especializadas para validação de desempenho sonoro.
Passo a Passo: Criando um Projeto 3D de Caixa de Som do Zero
O processo de criação começa com definição clara dos requisitos. Antes de abrir qualquer software, determine: tipo de caixa (selada ou reflex), volume interno desejado, dimensões máximas permitidas pelo espaço veicular, frequência de corte alvo e impedância do falante. Esses parâmetros guiam todas as decisões subsequentes de modelagem.
No software CAD escolhido, inicie criando um esboço 2D das dimensões externas. Para uma caixa típica, trabalhe com medidas em milímetros para precisão. Desenhe um retângulo representando a vista frontal, considerando espessura de material (geralmente 18 a 25 mm para MDF). Este esboço será a base para extrusão tridimensional.
Proceda com a extrusão do esboço para criar o volume principal. Defina a altura de extrusão conforme o espaço disponível no compartimento. Em seguida, crie um segundo esboço no interior desta forma para representar a câmara interna, considerando as paredes necessárias para rigidez estrutural.
Modele os detalhes construtivos: furos de parafuso para fixação do falante, aberturas para cabos de alimentação e sinal, reforços internos (nervuras) para aumentar rigidez sem adicionar massa desnecessária. Cada detalhe deve ser parametrizado, permitindo ajustes rápidos durante otimizações posteriores.
Integre o modelo do falante no projeto. Importar ou modelar o transdutor 3D permite visualizar encaixe perfeito, profundidade necessária e espaço livre para movimento da membrana. Plataformas como SolidWorks permitem importar arquivos STEP fornecidos por fabricantes, agilizando este processo.
Crie uma montagem (assembly) incluindo a caixa, o falante, cabos e suportes de fixação. Esta visão integrada revela interferências potenciais e facilita validação de compatibilidade com o compartimento veicular.
Dimensionamento Acústico: Cálculos Fundamentais para Seu Projeto
O dimensionamento acústico é a base técnica que diferencia um projeto funcional de um que apenas parece correto visualmente. O volume interno é o parâmetro mais crítico, influenciando diretamente a frequência de ressonância do sistema.
Para caixas seladas, utilize a fórmula de Thiele-Small que relaciona o volume (Vb) com os parâmetros do falante. O volume de ar interno atua como uma mola acústica, determinando a frequência de corte. A fórmula básica é: Fb = Fs × √(1 + Fs/Fc), onde Fb é a frequência de ressonância da caixa selada, Fs é a frequência natural do falante e Fc é a frequência de corte desejada.
Parâmetros Thiele-Small essenciais incluem Fs (frequência natural), Qts (fator de qualidade total), Vas (volume equivalente de ar) e Xmax (deslocamento máximo da membrana). Estes valores, fornecidos pelo fabricante, são inseridos em calculadoras acústicas para determinar o volume ideal da caixa.
Para um exemplo prático: um falante com Fs = 40 Hz e Vas = 60 litros, destinado a frequência de corte de 30 Hz, requer volume de caixa aproximadamente 75 litros em configuração selada. Este cálculo garante resposta em frequência otimizada para o transdutor específico.
Considere também a amortização interna. Material absorvente (espuma, lã de rocha) reduz ressonâncias internas e melhora qualidade sonora. Calcule aproximadamente 30-50% do volume interno para preenchimento, reduzindo o volume efetivo disponível para o falante.
Validar esses cálculos no projeto 3D significa garantir que as dimensões modeladas resultam no volume total correto. Software CAD calcula automaticamente volumes de sólidos, permitindo ajustes iterativos até atingir a especificação acústica desejada.
Modelagem de Caixas Seladas vs. Caixas Reflex em 3D
Caixas seladas e caixas reflex representam dois paradigmas acústicos distintos, cada um com implicações diferentes para modelagem tridimensional. Compreender estas diferenças é essencial para escolher a configuração apropriada ao projeto.
Caixas seladas são câmaras hermeticamente fechadas, com volume interno fixo funcionando como mola acústica pura. Na modelagem 3D, isto significa um sólido simples sem aberturas, facilitando desenho e fabricação. O cálculo de volume é direto: comprimento × largura × altura menos espaço ocupado pelo falante. Esta configuração oferece resposta em frequência controlada, com transição suave para graves, mas exige volume maior para mesma frequência de corte comparado a reflex.
Caixas reflex incorporam um tubo (port) que sintoniza o sistema em frequência específica, amplificando resposta em graves. Na modelagem 3D, isto adiciona complexidade: o port deve ser desenhado como cilindro com dimensões precisas (diâmetro e comprimento), integrado à caixa. O tubo pode ser interno (dentro da caixa) ou externo (atravessando parede), influenciando espaço disponível e estética final.
Cálculo de port para reflex segue fórmula: L = (23562 × (D/2)² / (Fb² × Vb)) – 1.463 × (D/2), onde L é comprimento do port, D é diâmetro, Fb é frequência de sintonia e Vb é volume da caixa. Este cálculo deve ser realizado antes da modelagem 3D para determinar dimensões exatas do tubo.
Na prática, caixas reflex oferecem resposta em graves mais ampla e maior eficiência acústica, permitindo caixas menores. Porém, exigem mais precisão construtiva: comprimento de port incorreto degrada desempenho significativamente. Caixas seladas são mais tolerantes a imprecisões, tornando-as preferidas para fabricação artesanal ou impressão 3D.
Modelar ambas as configurações no mesmo software permite comparação visual e acústica, facilitando decisão informada conforme restrições de espaço veicular e objetivos sonoros.
Integração do Projeto 3D no Veículo: Compatibilidade e Encaixe

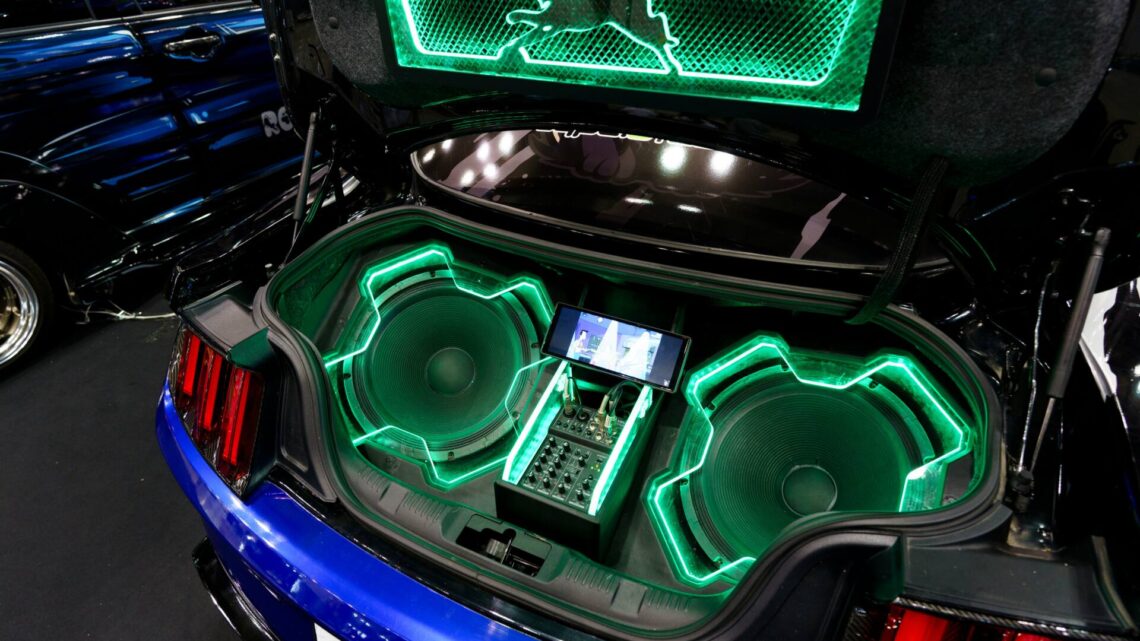

A integração veicular é onde teoria encontra realidade prática. Um projeto acusticamente perfeito que não encaixa no carro é inútil. A modelagem tridimensional permite validar compatibilidade antes de qualquer fabricação.
Inicie importando ou modelando a geometria interna do compartimento onde a caixa será instalada. Se o cliente fornece medidas, construa um modelo simplificado representando as paredes, piso e teto da área disponível. Plataformas como Fusion 360 permitem importar modelos CAD do veículo se disponíveis de fornecedores automotivos.
Posicione o modelo da caixa dentro deste espaço, validando clearances (folgas). Recomenda-se mínimo 5-10 mm de espaço livre em todos os lados para permitir instalação e futuras manutenções. Verifique interferência com estrutura veicular, sistemas de freio, suspensão e passagem de cabos elétricos.
Considere linhas de visão do motorista e passageiros. Caixas muito altas ou posicionadas inadequadamente prejudicam visibilidade ou ocupam espaço de carga. Modele também os pontos de fixação: onde parafusos serão instalados, que estrutura do veículo suportará o peso do conjunto.
Calcule peso total do sistema (caixa + falante + material absorvente) e valide se distribuição de peso no veículo permanece dentro de especificações. Deslocamento de centro de gravidade excessivo afeta manuseio e segurança.
Gere vistas ortogonais (frontal, lateral, superior) do projeto integrado ao veículo. Estas vistas, extraídas do modelo 3D, servem como referência para instalação posterior e comunicação com cliente sobre posicionamento final.
Otimização de Frequências: Simulação Acústica no Projeto 3D
Simulação acústica transforma o modelo 3D de objeto estático em ferramenta preditiva de desempenho sonoro. Embora softwares CAD convencionais como SolidWorks ofereçam simulação básica, plataformas especializadas como COMSOL e ANSYS fornecem análise acústica detalhada.
O processo inicia com definição de condições de contorno: pressão sonora de entrada (falante), impedância acústica das paredes internas, amortização do material absorvente. O software discretiza o volume interno em milhões de pequenos elementos (malha), resolvendo equações de onda sonora em cada ponto.
Resultado é resposta em frequência do sistema: gráfico mostrando pressão sonora em função da frequência de 20 Hz a 20 kHz. Picos neste gráfico indicam ressonâncias; vales indicam atenuação. Projeto otimizado apresenta resposta plana (sem picos excessivos) na faixa de frequência desejada.
Iteração é chave: se simulação mostra pico indesejado em frequência específica, ajuste volume da caixa, quantidade de material absorvente ou dimensões de port (se reflex) e simule novamente. Processo converge gradualmente para resposta acústica alvo.
Validação experimental posterior (medição em câmara anecóica ou veículo real) confirma se simulação prediz comportamento real com precisão aceitável. Desvios revelam simplificações do modelo que podem ser refinadas para projetos futuros.
Impressão 3D de Caixas de Som: Materiais e Acabamento
Impressão 3D oferece possibilidade de prototipar caixas rapidamente, validando conceitos antes de investir em moldes ou fabricação em série. Porém, material e processo de impressão influenciam significativamente viabilidade acústica.
Materiais mais comuns para impressão 3D são: PLA (ácido poliláctico) e ABS (acrilonitrila butadieno estireno). PLA é mais fácil de imprimir, mais sustentável, mas frágil mecanicamente. ABS é mais resistente, mas mais difícil de imprimir e libera vapores durante processo. Para caixas de som, ABS é preferível pela rigidez necessária para não vibrar indevidamente.
Espessura de parede é crítica. Paredes muito finas (<2 mm) resultam em caixa frágil e acusticamente inadequada. Paredes de 3-5 mm oferecem bom balanço entre resistência e peso. Para caixas maiores (>50 litros), considere 5-8 mm e reforços internos (nervuras) para evitar flexão.
Densidade de preenchimento (infill) também importa. Preenchimento 100% oferece máxima rigidez mas é desnecessário e caro. Preenchimento 15-25% com padrão grid ou honeycomb oferece rigidez adequada para a maioria dos casos.
Acabamento pós-impressão é essencial. Superfícies ásperas de impressão 3D causam difração sonora indesejada. Lixamento progressivo (começando com lixa 120, passando por 220, 400 e finalizando com 600) suaviza a superfície. Aplicação de selador ou tinta epóxi m
