Dispositivos de segurança são componentes técnicos projetados para detectar, prevenir ou mitigar riscos em sistemas elétricos e máquinas industriais. Na prática, eles servem para interromper processos perigosos ou isolar fontes de energia antes que ocorra um acidente pessoal ou um dano material irreversível. Seja em um quadro elétrico residencial ou em uma linha de produção complexa, esses mecanismos atuam como a última linha de defesa para garantir que uma falha técnica não se transforme em uma tragédia humana ou em um prejuízo financeiro significativo para o negócio.
No cenário atual da engenharia, a implementação desses itens deixou de ser opcional para se tornar uma exigência legal e operacional indispensável. Normas técnicas como a NR,12 e a NBR 5410 estabelecem diretrizes rígidas sobre o uso de tecnologias como sensores de intertravamento, comandos de parada de emergência e protetores de surtos. Para micro e pequenos empreendedores que buscam estruturar ou automatizar seus processos, compreender a aplicação correta desses recursos é o que separa uma operação produtiva de um ambiente de alto risco.
A escolha assertiva entre um disjuntor termomagnético ou um dispositivo DR, por exemplo, depende diretamente das especificidades do projeto e das necessidades de cada equipamento. Mais do que apenas cumprir exigências normativas, o uso estratégico desses componentes preserva o patrimônio e assegura a continuidade operacional, evitando paradas inesperadas e garantindo que o desenvolvimento de novos produtos e máquinas ocorra sob os mais altos padrões de confiabilidade técnica.
O que define um dispositivo de segurança?
O que define um dispositivo de segurança é a sua capacidade técnica de monitorar condições críticas de operação e intervir de forma automática para evitar acidentes ou danos severos aos equipamentos. Diferente de um componente operacional comum, esses itens possuem a função específica de detectar desvios em sistemas mecânicos ou elétricos, atuando como uma barreira que impede a evolução de uma falha para uma situação de perigo real.
Para que um item seja tecnicamente classificado dessa forma, ele deve possuir um alto grau de confiabilidade e ser capaz de operar sob o princípio da falha segura (fail-safe). Isso significa que, em caso de mau funcionamento do próprio componente, o sistema deve ser levado automaticamente a um estado de parada, garantindo que a proteção nunca seja comprometida durante o processo produtivo.
Os principais pilares que definem esses mecanismos de proteção incluem:
- Autonomia Técnica: Capacidade de responder a estímulos físicos ou elétricos, como calor, pressão ou presença, sem depender exclusivamente da percepção ou reação humana.
- Conformidade Normativa: Alinhamento obrigatório com diretrizes técnicas e legais, como a NR-12 para máquinas e a NBR 5410 para instalações elétricas de baixa tensão.
- Integração ao Projeto: Devem ser previstos desde a fase conceitual e detalhados no projeto técnico 2D ou 3D para garantir que sua zona de atuação seja eficaz e precisa.
- Redundância: Em sistemas de alto risco, a definição de segurança exige que existam caminhos alternativos para que a proteção funcione mesmo se um dos componentes falhar.
No desenvolvimento de máquinas e no detalhamento técnico para fabricação, a escolha correta desses elementos é o que diferencia um projeto profissional de uma adaptação improvisada. Para micro e pequenos empreendedores, entender o que são dispositivos de segurança é o ponto de partida para estruturar operações que respeitem as exigências legais e garantam a longevidade do negócio.
Ao elaborar o PMOC ou ao projetar novos produtos, a especificação técnica desses itens assegura que a manutenção futura seja mais simples e eficiente. Essa base técnica sólida permite que a engenharia personalizada aplique as tecnologias de proteção mais adequadas para cada categoria de risco, protegendo tanto o capital humano quanto o investimento em maquinário.
Quais são os principais tipos de dispositivos de segurança?
Os principais tipos de dispositivos de segurança são classificados de acordo com sua função técnica, dividindo-se geralmente em componentes de intertravamento, sensores de presença, comandos de emergência e proteções físicas. Cada uma dessas categorias atua de forma coordenada para neutralizar riscos específicos identificados durante a análise de perigos de uma máquina ou instalação elétrica.
A escolha do tipo ideal depende do nível de risco e da necessidade de interação humana com o equipamento. No desenvolvimento de projetos mecânicos, a correta especificação desses itens garante que a automação seja eficiente sem comprometer a integridade física dos colaboradores ou a vida útil dos componentes eletrônicos.
Dispositivos de intertravamento e sensores
Esses componentes têm a função de monitorar a posição de proteções móveis, como portas e tampas de acesso. Chaves de segurança magnéticas ou eletromecânicas impedem que a máquina opere enquanto uma proteção estiver aberta, interrompendo o ciclo de trabalho instantaneamente se o acesso for violado.
Outro exemplo comum são as cortinas de luz, que utilizam feixes infravermelhos para detectar a presença de mãos ou corpos em áreas perigosas. Quando o feixe é interrompido, o sistema de controle envia um sinal de parada imediata, sendo uma solução técnica muito aplicada em prensas e células robotizadas.
Comandos de parada de emergência

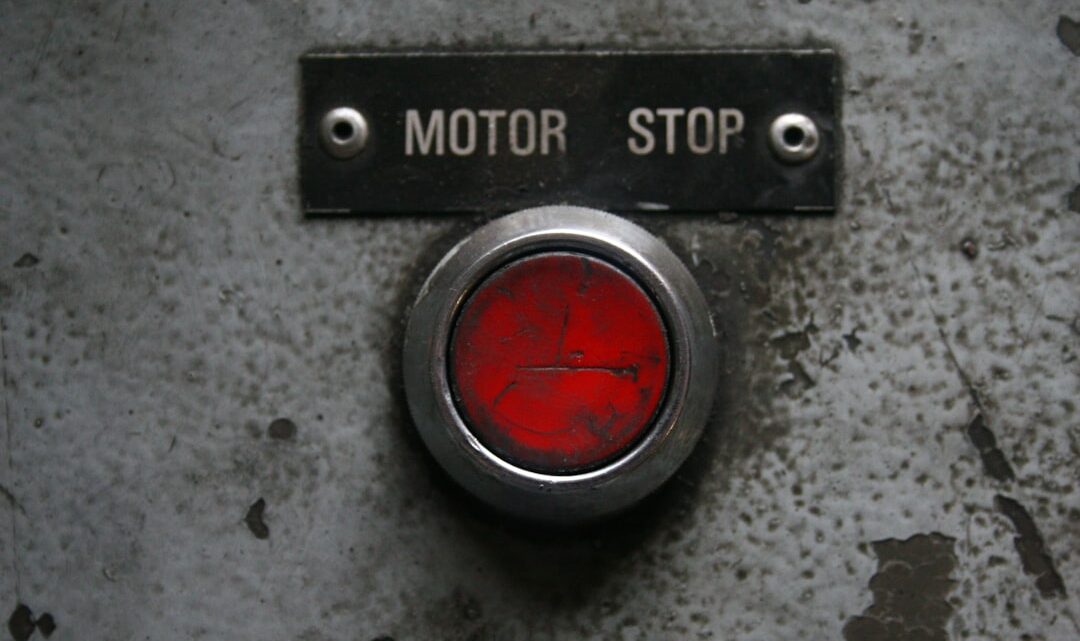

Os comandos de parada de emergência são dispositivos acionados manualmente, como os botões do tipo “cogumelo”, projetados para serem visíveis e de fácil alcance. Eles servem para que qualquer pessoa possa interromper uma operação em curso caso perceba uma situação de risco iminente que não foi detectada automaticamente pelo sistema.
Para serem eficazes, esses botões devem possuir retenção mecânica, exigindo um reset manual antes que a máquina possa ser reiniciada. Isso evita partidas acidentais e garante que o problema que motivou a parada seja verificado por um técnico responsável antes da retomada da produção.
Proteções físicas e carenagens
As proteções físicas são barreiras projetadas durante o detalhamento técnico em 3D para isolar partes móveis, transmissões de força e zonas de esmagamento. Elas podem ser fixas, quando o acesso não é necessário rotineiramente, ou móveis, quando há necessidade de intervenção para ajustes ou limpeza.
- Grades de proteção: Estruturas metálicas que impedem o acesso sem obstruir a visão do processo.
- Carenagens integrais: Proteções que vedam completamente áreas com projeção de materiais ou ruído excessivo.
- Limitadores de curso: Dispositivos mecânicos que impedem o movimento de peças além dos limites seguros de projeto.
Esses elementos são fundamentais para que o produto final esteja preparado para a fabricação conforme as normas vigentes. A integração precoce desses dispositivos no projeto de engenharia reduz custos de adaptação futura e eleva o padrão de confiabilidade de todo o sistema produtivo.
Quais dispositivos de proteção elétrica são essenciais?
Os dispositivos de proteção elétrica essenciais para garantir a segurança em máquinas e instalações industriais são o Dispositivo DR, o DPS e o Disjuntor Termomagnético. Esses componentes formam a base técnica de qualquer projeto elétrico robusto, assegurando que o sistema suporte variações de energia e proteja tanto o operador quanto o maquinário contra falhas graves.
No desenvolvimento de soluções de engenharia, a integração correta desses elementos é fundamental para atender normas técnicas e exigências de fabricação. Para micro e pequenos empreendedores, o uso desses dispositivos representa a segurança de que um pico de tensão ou uma falha de isolamento não resultará em prejuízos financeiros ou interrupções prolongadas na produção.
O que é e como funciona o Dispositivo DR?
O Dispositivo DR (Diferencial Residual) é um componente de segurança que detecta fugas de corrente elétrica em um circuito, desligando a energia instantaneamente para evitar choques elétricos. Ele funciona monitorando o equilíbrio da corrente que entra e sai; se houver uma diferença mínima, o sistema entende que a energia está escapando por um caminho indevido, como o corpo de uma pessoa.
Este dispositivo é indispensável para a proteção da vida humana em ambientes produtivos. Em projetos de engenharia mecânica e elétrica integrados, o DR garante que mesmo falhas invisíveis no isolamento de cabos ou motores sejam detectadas antes que causem um acidente grave.
Para que serve o Dispositivo de Proteção contra Surtos (DPS)?
O Dispositivo de Proteção contra Surtos (DPS) serve para proteger equipamentos e componentes eletrônicos sensíveis contra picos repentinos de tensão. Esses surtos podem ser causados por descargas atmosféricas (raios) ou por manobras de chaveamento na rede elétrica externa, que podem queimar placas e sensores de máquinas automatizadas.
Ao implementar o DPS no detalhamento técnico de quadros elétricos, a empresa preserva o investmento em tecnologia e evita a perda de dados ou a desconfiguração de sistemas de controle. É um item vital para assegurar a longevidade de produtos desenvolvidos sob medida e a continuidade operacional do negócio.
Qual a função do Disjuntor Termomagnético (DTM)?
A função do Disjuntor Termomagnético é proteger a fiação e os componentes de um sistema contra sobrecargas e curtos-circuitos. Ele combina duas tecnologias distintas para oferecer uma proteção completa: o disparo térmico, que atua no aquecimento lento causado pelo excesso de carga, e o disparo magnético, que responde instantaneamente a correntes extremamente elevadas.
- Proteção Térmica: Evita o derretimento de cabos por excesso de equipamentos ligados em um mesmo ponto.
- Proteção Magnética: Interrompe a energia no momento exato de um curto-circuito, evitando incêndios.
- Seccionamento: Permite o desligamento manual seguro para manutenções e intervenções técnicas.
A especificação correta desses dispositivos de segurança durante a fase conceitual e de modelagem técnica garante que a infraestrutura elétrica suporte a demanda produtiva com eficiência e conformidade normativa.
Diretrizes da NR-12 para Dispositivos de Segurança
A conformidade com a NR-12 exige que máquinas e equipamentos possuam sistemas de proteção que garantam o estado de parada segura em caso de falha técnica ou acesso não autorizado às zonas de perigo. Mais do que uma simples lista de componentes, a norma estabelece que a proteção deve ser integrada ao sistema de comando da máquina, impedindo tentativas de burla e assegurando que o nível de desempenho (Performance Level) seja tecnicamente compatível com o risco identificado na operação.
No desenvolvimento de soluções industriais, a especificação técnica desses elementos deve considerar a hierarquia de proteção: primeiro eliminando o perigo por meio de projeto, depois isolando o risco com barreiras físicas e, por fim, monitorando a segurança com dispositivos eletrônicos. Essa abordagem estruturada evita sanções administrativas e garante que a infraestrutura produtiva esteja preparada para fiscalizações rigorosas.
Integração de Sistemas de Intertravamento
Diferente das proteções puramente mecânicas, os dispositivos de intertravamento atuam diretamente na lógica de controle do equipamento. Segundo as normas vigentes, chaves de segurança e sensores codificados devem ser instalados de forma que o acionamento acidental seja evitado e que qualquer tentativa de abertura de proteções móveis durante o ciclo de trabalho resulte na desenergização imediata de todos os atuadores perigosos.
A correta aplicação desses itens no detalhamento técnico assegura que a máquina não possa operar em condições inseguras. O uso de componentes com tecnologia magnética ou RFID, por exemplo, eleva a confiabilidade do sistema, pois são mais resistentes a fraudes e possuem maior vida útil em ambientes com vibração intensa ou presença de resíduos industriais.
Como funcionam os sensores de segurança em máquinas?
Os sensores de segurança em máquinas funcionam detectando a presença humana ou de objetos em áreas de risco através de tecnologias como feixes de luz infravermelha, campos magnéticos ou pressão física. Quando uma invasão é detectada, o sensor envia um sinal imediato para o sistema de controle interromper o movimento perigoso.
Na automação industrial, os principais tipos de sensores utilizados são:
- Cortinas de luz: Criam uma barreira invisível que para a máquina se for atravessada.
- Scanners a laser: Monitoram áreas horizontais ao redor de robôs ou veículos autônomos.
- Tapetes sensíveis: Detectam o peso do operador ao pisar em uma zona restrita.
Critérios Normativos para Paradas de Emergência
Normativamente, os comandos de parada de emergência não substituem os dispositivos de proteção automática, mas funcionam como uma salvaguarda suplementar obrigatória. Para serem eficazes, devem ser distribuídos em locais estratégicos de modo que o tempo de reação humana seja minimizado, permitindo o desligamento total da máquina sob qualquer condição de carga.
A NR-12 exige que esses botões tenham prioridade absoluta sobre todos os outros comandos do sistema. Além disso, o dispositivo deve manter a máquina em estado de parada segura até que um reset manual seja executado conscientemente pelo operador, garantindo que o reinício da produção só ocorra após a verificação de que a situação de perigo foi neutralizada.
O Impacto Técnico e Econômico da Segurança Integrada
Investir em dispositivos de segurança bem dimensionados é uma estratégia que impacta diretamente a saúde financeira e a eficiência do negócio. A implementação rigorosa desses componentes assegura a continuidade do fluxo produtivo ao mitigar o risco de paradas catastróficas causadas por falhas elétricas ou mecânicas que, sem a devida proteção, poderiam resultar na destruição total de componentes caros.
Para a gestão industrial, a segurança técnica se traduz em previsibilidade operacional. Os principais benefícios técnicos incluem:
- Preservação de Ativos: Proteção contra sobrecargas e surtos que reduzem drasticamente a vida útil de motores e controladores eletrônicos.
- Redução de Passivos: Minimização drástica da probabilidade de acidentes de trabalho, evitando custos jurídicos e indenizações onerosas.
- Conformidade Legal: Proteção contra interdições fiscais e multas decorrentes do descumprimento de normas regulamentadoras.
- Valorização Técnica: Equipamentos que possuem segurança integrada desde a fase conceitual apresentam maior confiabilidade e menor custo de manutenção corretiva.
Ao planejar a automação e o desenvolvimento de novos produtos, a integração desses sistemas desde a modelagem 3D permite que a proteção seja orgânica e não interfira na ergonomia ou na produtividade do operador. Dessa forma, a engenharia personalizada transforma requisitos legais em diferenciais competitivos para a empresa.
Critérios para a Seleção Técnica de Dispositivos
A escolha correta de um dispositivo de segurança deve ser baseada em uma Apreciação de Riscos fundamentada na norma NBR ISO 12100. Fatores como a frequência de acesso à zona de perigo, o tempo de parada total da máquina (stop time) e a categoria de segurança exigida definem se a solução técnica mais adequada será eletrônica, mecânica ou uma combinação híbrida de ambas.
Para garantir a eficácia da proteção, os seguintes parâmetros técnicos devem ser avaliados durante a fase de projeto:
- Nível de Desempenho (PL): Garantir que a arquitetura do sistema de segurança suporte o nível de risco residual da máquina.
- Robustez Ambiental: Seleção de componentes com Graus de Proteção (IP) adequados para resistir a poeira, umidade ou interferência eletromagnética no local de instalação.
- Compatibilidade de Sistema: Integração perfeita entre os sensores de campo, relés de segurança e os contatores de potência para evitar falhas de redundância.
- Facilidade de Diagnóstico: Escolha de componentes que permitam a rápida identificação de falhas pelo setor de manutenção, agilizando o retorno à produção.
Uma especificação técnica precisa, realizada desde o detalhamento em 2D e 3D, evita retrabalhos custosos e assegura que a preparação para fabricação já contemple todos os requisitos da NR-12. Ao adotar critérios técnicos rigorosos na seleção desses dispositivos, o gestor protege o capital humano e garante a longevidade tecnológica de seus ativos industriais.
