Em um conjunto de transmissão mecânica, os principais componentes são engrenagens, eixos, correias, polias, correntes, rolamentos, mancais, acoplamentos, chavetas e embreagens. Cada elemento cumpre uma função específica dentro do sistema: transmitir, transformar, direcionar ou controlar o movimento e a força gerados por uma fonte motriz.
Entender o papel de cada peça é essencial para quem projeta, opera ou realiza a manutenção de máquinas e equipamentos. Um componente subdimensionado ou mal selecionado compromete toda a cadeia cinemática, gerando perdas de eficiência, desgaste prematuro e até paradas não planejadas.
Este post apresenta cada grupo de elementos que compõe esses sistemas, explicando como eles funcionam, como interagem entre si e quais critérios técnicos devem guiar a escolha de cada um. O objetivo é dar uma visão completa e aplicada, útil tanto para quem está estudando o assunto quanto para quem precisa tomar decisões técnicas no dia a dia industrial.
O que caracteriza um conjunto de transmissão mecânica?
Um conjunto de transmissão mecânica é o sistema responsável por conduzir a potência de uma fonte, geralmente um motor elétrico, a combustão ou hidráulico, até o ponto onde o trabalho útil será realizado. Ele não apenas leva energia de um ponto a outro: transforma rotação em torque, adapta velocidades e muda direções de movimento conforme a necessidade da máquina.
A característica central desse tipo de sistema é a interdependência entre seus componentes. Nenhum elemento funciona de forma isolada. O eixo depende dos rolamentos para girar com precisão. As engrenagens dependem dos eixos para transmitir torque. Os acoplamentos dependem de um alinhamento correto para não gerar vibração. Essa cadeia de dependências exige que o projeto considere todos os elementos de forma integrada.
Outra característica marcante é a variedade de configurações possíveis. Um sistema pode ser tão simples quanto uma polia e uma correia, ou tão complexo quanto uma caixa de engrenagens com múltiplos estágios de redução. O que define a configuração é sempre a aplicação: carga, velocidade, ambiente operacional e ciclo de trabalho.
Vale destacar que esses sistemas estão presentes em praticamente todas as máquinas mecânicas industriais e comerciais, desde esteiras transportadoras até tornos, misturadores e sistemas de elevação. Conhecer sua estrutura é o primeiro passo para projetar ou diagnosticar qualquer equipamento com eficiência.
Quais são os principais componentes de potência e torque?
Os componentes de potência e torque são os elementos responsáveis por transmitir diretamente o esforço mecânico ao longo do sistema. Sem eles, a energia gerada pelo motor simplesmente não chegaria ao ponto de trabalho.
Esses elementos se dividem, de forma geral, em dois grandes grupos: os sistemas de engrenagens e eixos, que transmitem movimento por contato direto, e os sistemas de elementos flexíveis, como correias, polias e correntes, que fazem essa transmissão à distância.
Cada grupo tem vantagens e limitações específicas. Os sistemas por contato direto são mais compactos e suportam cargas maiores, mas exigem alinhamento preciso e lubrificação adequada. Já os elementos flexíveis absorvem melhor choques e variações de carga, além de permitirem maior distância entre os pontos de transmissão, sendo mais tolerantes a pequenos desalinhamentos.
A escolha entre essas abordagens depende de fatores como distância entre eixos, relação de transmissão desejada, nível de ruído aceitável e custo de manutenção. Em muitas aplicações industriais, os dois grupos aparecem combinados dentro do mesmo sistema.

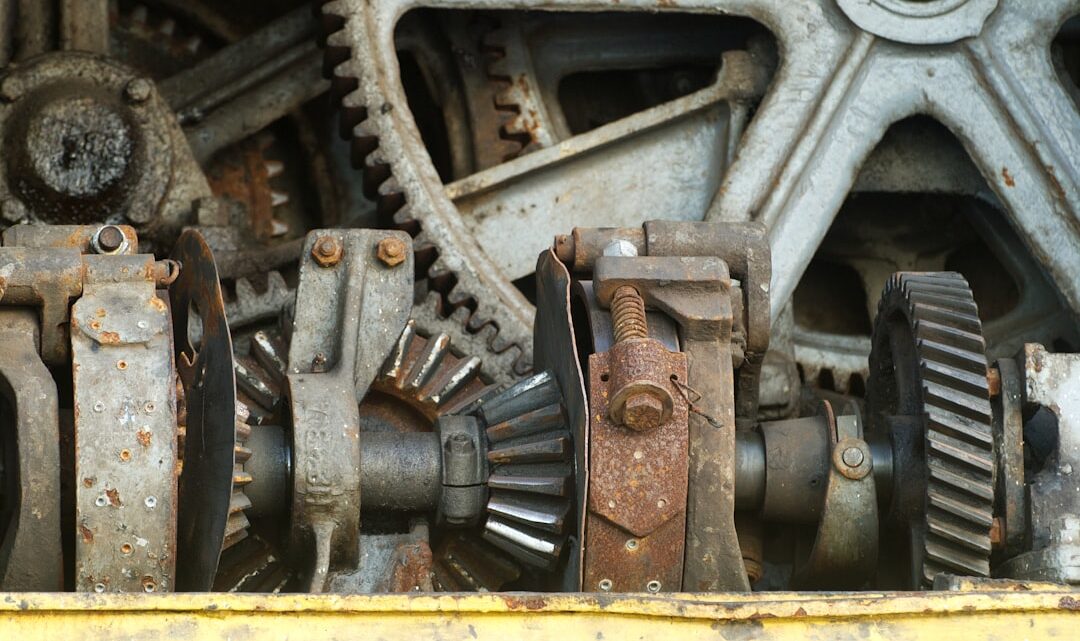

Engrenagens e sistemas de eixos industriais
As engrenagens são elementos dentados que transmitem movimento e torque pelo contato entre os dentes de duas ou mais rodas. Esse contato permite alterar a velocidade de rotação e multiplicar ou reduzir o torque transmitido, dependendo da relação entre os números de dentes de cada roda.
Existem diferentes perfis e geometrias de engrenagens para diferentes aplicações. As engrenagens cilíndricas de dentes retos são as mais simples e comuns. As helicoidais oferecem operação mais suave e menor ruído. As cônicas transmitem movimento entre eixos que se cruzam em ângulo. Já as sem-fim permitem relações de redução muito elevadas em espaço reduzido.
Os eixos, por sua vez, são os elementos que suportam e transmitem o torque gerado pelas engrenagens e demais componentes rotativos. Eles precisam ser dimensionados para suportar esforços combinados de torção, flexão e, em alguns casos, tração ou compressão.
O conjunto eixo e engrenagem é a espinha dorsal de redutores, caixas de câmbio e praticamente todo sistema de transmissão de potência em máquinas de médio e grande porte. Um projeto inadequado desses elementos é uma das causas mais comuns de falhas prematuras em equipamentos industriais. Para entender melhor como essas peças se integram ao projeto de uma máquina, vale consultar os fundamentos sobre o que é importante na fabricação de ferramentas e máquinas.
Transmissão por correias, polias e correntes
A transmissão por elementos flexíveis é uma das soluções mais versáteis da engenharia mecânica. Correias, polias e correntes permitem transmitir potência entre pontos distantes, com baixo custo de instalação e manutenção relativamente simples.
As correias são fabricadas em borracha, poliuretano ou materiais compostos e se encaixam em polias de perfis específicos. As correias em V são as mais comuns na indústria, oferecendo boa capacidade de tração e absorção de choques. As correias dentadas, por sua vez, não escorregam e garantem sincronismo perfeito entre os eixos, sendo essenciais em aplicações que exigem relação de transmissão constante.
As correntes de transmissão operam em par com rodas dentadas chamadas de coroas ou pinhões. Diferentemente das correias, as correntes não sofrem escorregamento e suportam cargas mais elevadas. São amplamente usadas em transportadores, motocicletas e equipamentos agrícolas.
Um ponto crítico nesse tipo de sistema é a tensão correta dos elementos flexíveis. Uma correia frouxa escorrega e perde eficiência. Tensionada em excesso, sobrecarrega rolamentos e reduz a vida útil dos componentes. O mesmo vale para correntes, que ainda exigem lubrificação regular para evitar desgaste acelerado nos elos.
Qual a importância dos elementos de apoio no sistema?
Os elementos de apoio são fundamentais para que todos os outros componentes funcionem corretamente. Eles sustentam os eixos rotativos, absorvem cargas radiais e axiais e garantem que o movimento aconteça com o mínimo de atrito possível.
Sem um suporte adequado, eixos e engrenagens sofreriam desgaste acelerado, gerariam vibração excessiva e produziriam calor que comprometeria a lubrificação e a integridade dos materiais. O desempenho global do sistema depende diretamente da qualidade e do correto dimensionamento desses elementos.
Além disso, os elementos de apoio têm impacto direto no consumo energético da máquina. Rolamentos e mancais bem dimensionados e lubrificados reduzem as perdas por atrito, tornando o sistema mais eficiente. Em aplicações de longa operação contínua, essa diferença se traduz em economia real de energia e menor custo operacional.
O papel dos rolamentos e mancais de suporte
Os rolamentos são elementos que permitem a rotação de eixos com o menor atrito possível. Eles consistem em anéis interno e externo, elementos rolantes (esferas, rolos ou agulhas) e uma gaiola que mantém o espaçamento entre esses elementos. Cada geometria é projetada para suportar diferentes tipos e magnitudes de carga.
Os rolamentos de esferas são os mais comuns e atendem bem à maioria das aplicações de cargas moderadas. Já os rolamentos de rolos cilíndricos e cônicos são indicados para cargas radiais e axiais mais elevadas, respectivamente. A escolha errada do tipo de rolamento é uma das principais causas de falha precoce em sistemas de transmissão.
Os mancais, por sua vez, são os alojamentos que fixam os rolamentos à estrutura da máquina. Eles podem ser de deslizamento, onde o eixo gira sobre uma superfície lubrificada, ou de rolamento, onde os rolamentos são instalados internamente. Os mancais de deslizamento são preferidos em aplicações com velocidades muito altas ou ambientes com contaminação intensa.
A lubrificação é o fator mais crítico para a vida útil desses componentes. Graxa e óleo formam uma película protetora que evita o contato metálico direto entre as superfícies. Um programa de manutenção preventiva de máquinas e equipamentos bem estruturado deve incluir inspeções periódicas e relubrificação conforme as especificações do fabricante.
Como atuam os elementos de fixação e junção?
Os elementos de fixação e junção são responsáveis por conectar componentes rotativos entre si e com os eixos de forma segura e transmitindo os esforços necessários sem folgas ou deslizamentos indesejados.
Esses elementos garantem que a potência transmitida não se perca nas interfaces entre componentes. Uma fixação inadequada pode gerar folgas que produzem impactos repetitivos, levando ao desgaste acelerado de eixos, cubos e elementos adjacentes.
Além da função mecânica, muitos desses elementos têm papel de segurança. Acoplamentos e embreagens, por exemplo, podem ser projetados para proteger o sistema contra sobrecargas, desacoplando os componentes antes que uma situação crítica cause danos maiores à máquina ou ao operador. Esse aspecto é relevante dentro do contexto de o que possibilita o funcionamento das máquinas de forma segura e eficiente.
Chavetas, acoplamentos e embreagens
As chavetas são elementos simples e amplamente usados para fixar componentes rotativos, como engrenagens e polias, aos seus respectivos eixos. Elas são inseridas em rasgos usinados tanto no eixo quanto no cubo do componente, impedindo o giro relativo entre eles. Apesar de simples, precisam ser dimensionadas corretamente para suportar o torque aplicado sem cisalhamento.
Os acoplamentos conectam dois eixos, transmitindo torque de um para o outro. Existem acoplamentos rígidos, que exigem alinhamento perfeito, e acoplamentos flexíveis, que tolerem pequenos desalinhamentos angulares, radiais e axiais. Os flexíveis são mais comuns em aplicações industriais por absorverem vibrações e protegerem os componentes adjacentes.
As embreagens permitem conectar e desconectar a transmissão de torque entre dois eixos sem parar o motor. Podem ser operadas manualmente, automaticamente por centrifugação ou por atuadores eletromagnéticos e hidráulicos. Nas aplicações industriais, embreagens de fricção e embreagens de dente são as mais utilizadas, cada uma com características específicas de capacidade de torque, velocidade de engajamento e durabilidade.
A escolha entre esses elementos depende do torque a ser transmitido, da necessidade de proteção contra sobrecarga e da frequência com que o sistema precisa ser desacoplado durante a operação.
Qual componente define a transmissão automática e manual?
O que diferencia um sistema de transmissão manual de um automático não é um único componente, mas um conjunto de elementos que trabalham em conjunto para gerenciar a seleção e a mudança de marcha, seja pelo operador ou por mecanismos de controle automático.
Na transmissão manual, a embreagem e o mecanismo de seleção de marchas são os elementos centrais. O operador controla diretamente quando e como ocorre a mudança. Na automática, válvulas hidráulicas, conversores de torque, sensores e atuadores assumem esse papel, respondendo às condições de carga e velocidade sem intervenção humana direta.
Entender essa distinção é importante tanto para o projeto de máquinas quanto para a operação e manutenção dos equipamentos. Os dispositivos de comando integrados a esses sistemas influenciam diretamente a resposta da máquina às condições de trabalho.
Diferenças estruturais entre sistemas manuais e automáticos
Nos sistemas manuais, a caixa de câmbio contém um conjunto de engrenagens com diferentes relações de transmissão, selecionadas pelo operador por meio de um garfo e eixo de seleção. A embreagem de fricção é o elemento que interrompe momentaneamente a transmissão de torque durante a troca de marcha, evitando impactos nas engrenagens.
Nos sistemas automáticos, o conversor de torque substitui a embreagem de fricção. Ele é um dispositivo hidráulico que transmite torque por meio de um fluido, permitindo uma variação suave da rotação sem a necessidade de desengajamento manual. Junto a ele, um trem de engrenagens planetárias realiza as mudanças de relação de transmissão de forma automática.
Há ainda os sistemas de variação contínua, conhecidos como CVT, que não trabalham com marchas fixas. Eles usam polias de diâmetro variável e uma correia metálica para ajustar continuamente a relação de transmissão, oferecendo operação mais suave e eficiente em determinadas faixas de carga.
Do ponto de vista da manutenção, os sistemas automáticos são mais complexos e sensíveis à qualidade do fluido hidráulico utilizado. Já os manuais são mais robustos e tolerantes a ambientes adversos, sendo mais comuns em máquinas industriais pesadas e equipamentos agrícolas.
Como os redutores e motorredutores afetam o desempenho?
Redutores e motorredutores são componentes que combinam engrenagens em estágios sucessivos para reduzir a velocidade de rotação e ampliar o torque disponível na saída. Eles são essenciais quando o motor opera em rotações elevadas e a aplicação exige baixa velocidade com alto torque, como em esteiras, misturadores, portões automatizados e elevadores.
O redutor é uma caixa de engrenagens independente, acoplada ao motor por meio de um acoplamento. O motorredutor, por sua vez, integra motor e redutor em uma única unidade compacta, o que simplifica a instalação e reduz a necessidade de alinhamento entre os componentes.
A relação de redução define quanto a velocidade de saída é menor em relação à entrada. Uma relação de 10:1, por exemplo, significa que para cada dez rotações do eixo de entrada, o eixo de saída completa uma. Essa redução aumenta proporcionalmente o torque disponível, descontadas as perdas por atrito interno.
A eficiência do redutor é um fator crítico de desempenho. Redutores de engrenagens helicoidais costumam ter eficiências superiores às dos sistemas de sem-fim, que podem apresentar perdas consideráveis dependendo da relação de redução. Escolher um redutor com eficiência inadequada para a aplicação compromete o consumo energético e pode exigir um motor de potência maior do que o necessário.
Para aplicações que exigem automação ou controle preciso de velocidade, é comum combinar motorredutores com inversores de frequência, permitindo ajuste contínuo da rotação de saída sem necessidade de trocar o redutor. Essa integração é parte do processo de modernização de máquinas que impacta diretamente a produtividade industrial.
Como selecionar o componente correto para sua aplicação?
A seleção dos componentes de transmissão começa pela definição clara das condições de operação. Não existe um componente universalmente melhor: existe o componente correto para cada situação específica.
Errar nessa escolha tem consequências diretas: desgaste prematuro, falhas em operação, custo de manutenção elevado e, em casos mais críticos, risco à segurança dos operadores. Por isso, essa etapa do projeto merece atenção técnica cuidadosa e, quando necessário, o suporte de profissionais especializados.
A GBR Engenharia atua exatamente nesse tipo de demanda, oferecendo projetos de máquinas e equipamentos tecnicamente fundamentados, com dimensionamento correto de todos os elementos do sistema de transmissão, desde a fase conceitual até a preparação para fabricação.
Critérios técnicos para escolha de elementos de transmissão
O primeiro critério é a potência e o torque que o sistema precisa transmitir. Esses valores determinam o porte de todos os componentes: diâmetro de eixos, módulo das engrenagens, seção das correias e capacidade dos rolamentos. Subestimar essa carga é a causa mais comum de falhas precoces.
O segundo critério é a velocidade de operação. Diferentes componentes têm limites de rotação determinados pela sua geometria, material e sistema de lubrificação. Rolamentos de esferas, por exemplo, podem operar em rotações muito elevadas, enquanto correntes de transmissão têm limites mais restritivos e exigem lubrificação adequada acima de certas velocidades.
Outros fatores relevantes incluem:
- Ambiente operacional: presença de poeira, umidade, temperatura extrema ou agentes corrosivos exige materiais e vedações específicos.
- Ciclo de trabalho: operação contínua exige dimensionamento para vida longa, enquanto ciclos intermitentes permitem soluções mais compactas.
- Relação de transmissão: define qual tipo de elemento é mais adequado, correias, correntes ou engrenagens, e em quantos estágios a redução deve ser feita.
- Custo total de propriedade: componentes mais baratos na compra podem ter custo de manutenção muito mais alto ao longo do tempo.
Para máquinas que auxiliam diretamente no trabalho humano, o dimensionamento correto também impacta na segurança do operador e na confiabilidade do processo produtivo. Contar com um projeto de engenharia bem elaborado, que considere todos esses critérios de forma integrada, é o caminho mais seguro para garantir desempenho e durabilidade ao sistema de transmissão.
