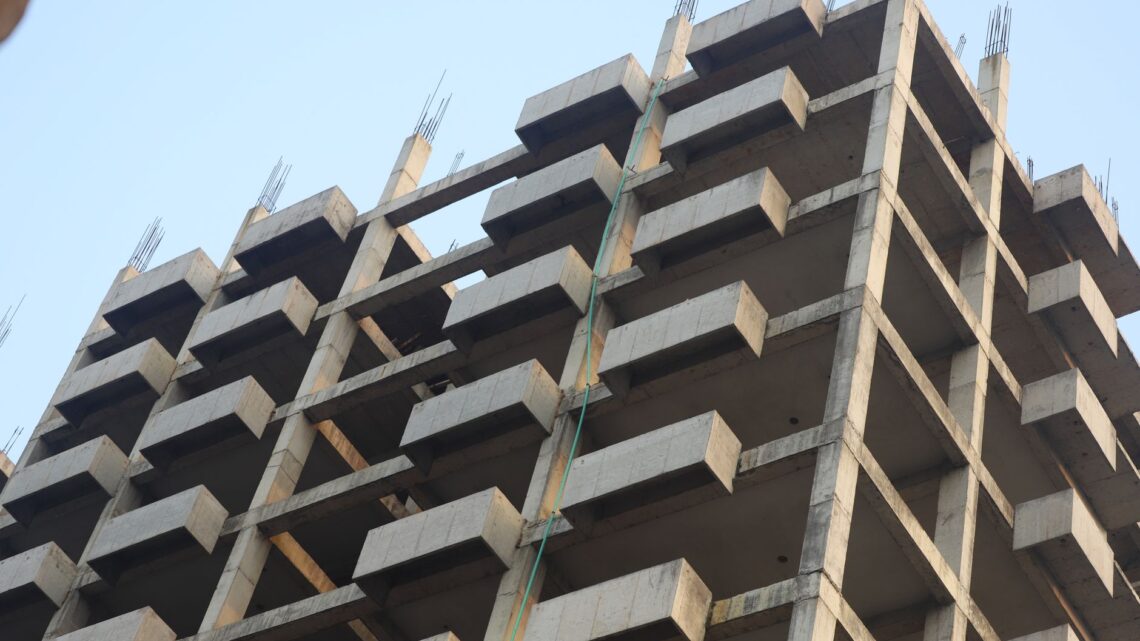

Calcular a estrutura de concreto é uma das etapas mais críticas de qualquer projeto de construção civil, pois dela depende a segurança, durabilidade e viabilidade econômica da obra. Engenheiros e projetistas precisam dimensionar corretamente as vigas, pilares, lajes e fundações para que suportem as cargas previstas sem comprometer a integridade estrutural do imóvel. Esse cálculo envolve análise de esforços, escolha de materiais, definição de armaduras e aplicação de normas técnicas como a NBR 6118, que regulamenta o projeto de estruturas de concreto armado no Brasil.
O processo exige conhecimento aprofundado em resistência dos materiais, mecânica das estruturas e domínio de ferramentas de modelagem e detalhamento técnico. Profissionais que trabalham com projetos estruturais precisam considerar variáveis como tipo de solo, cargas acidentais, condições ambientais e funcionalidade da edificação. Uma estrutura bem calculada garante estabilidade, reduz desperdícios de material e evita problemas futuros que podem resultar em custos elevados de manutenção ou correção.
Neste guia, você aprenderá os fundamentos para calcular estruturas de concreto, desde o levantamento de cargas até o dimensionamento de elementos estruturais, com base nas metodologias e normas técnicas atualizadas.
O que é cálculo estrutural de concreto e por que ele é obrigatório
O cálculo estrutural de concreto é o conjunto de procedimentos técnicos que determina as dimensões, a geometria e a armação de todos os elementos que compõem o esqueleto resistente de uma edificação — lajes, vigas, pilares e fundações. Seu objetivo é garantir que a estrutura suporte, com segurança e dentro dos limites de deformação aceitáveis, todas as cargas previstas ao longo da vida útil da obra, sem colapsar nem apresentar patologias que comprometam o uso.
A obrigatoriedade não é apenas técnica: é legal. A Lei Federal nº 5.194/1966 e as resoluções do CONFEA/CREA exigem que todo projeto estrutural seja elaborado e assinado por profissional habilitado, com emissão de ART (Anotação de Responsabilidade Técnica). Construir sem esse documento expõe o proprietário a embargos, multas e, principalmente, ao risco de colapso estrutural — responsabilidade civil e criminal que recai sobre quem contratou e quem executou. Entender a qual profissional o projeto estrutural é atribuído é o primeiro passo antes de iniciar qualquer obra.
Além da segurança, o cálculo correto evita superdimensionamento — que desperdiça concreto e aço — e subdimensionamento — que gera fissuras, recalques e até ruína. Em ambos os casos, o prejuízo financeiro supera em muito o custo de um projeto bem elaborado.
Pré-requisitos antes de calcular uma estrutura de concreto armado
Normas técnicas aplicáveis: NBR 6118, NBR 6120 e NBR 6122
O cálculo estrutural brasileiro é regido por um conjunto de normas da ABNT que não podem ser ignoradas:
- NBR 6118:2014 — Projeto de estruturas de concreto: estabelece os critérios de dimensionamento, verificação de estados-limite, cobrimento de armadura, durabilidade e detalhamento. É a norma central de todo o processo.
- NBR 6120:2019 — Ações para o cálculo de estruturas de edificações: define os valores de cargas permanentes (peso próprio de materiais) e variáveis (sobrecarga de uso) que devem ser adotados conforme a destinação do ambiente.
- NBR 6122:2022 — Projeto e execução de fundações: orienta o dimensionamento de sapatas, estacas, blocos e radiers, integrando os esforços que chegam da superestrutura ao solo.
- NBR 7190:1997 / NBR 7190-1:2022 — Relevante quando há elementos mistos madeira-concreto.
- NBR 6123:1988 — Forças devidas ao vento em edificações, obrigatória para estruturas com altura superior a dois pavimentos ou em regiões de ventos intensos.
Trabalhar fora dessas normas invalida o projeto perante os órgãos fiscalizadores e elimina qualquer argumento de defesa em caso de sinistro.
Dados de entrada necessários: planta arquitetônica, cargas e tipo de solo
Antes de lançar um único elemento estrutural, o engenheiro precisa reunir informações que alimentarão todo o modelo de cálculo:
- Planta arquitetônica aprovada — com cotas, pé-direito, posição de paredes e aberturas. A estrutura deve respeitar a arquitetura, não o contrário.
- Memorial de cargas — levantamento de pesos de revestimentos, paredes, equipamentos fixos e sobrecarga de uso conforme a NBR 6120.
- Laudo de sondagem SPT — indica a resistência do solo, a profundidade do nível d’água e o tipo de fundação adequado. Sem sondagem, qualquer fundação é uma aposta.
- Classe de agressividade ambiental (CAA) — definida pela NBR 6118 (Tabela 6.1), determina o cobrimento mínimo das armaduras e o fck mínimo do concreto.
- Resistência característica do concreto (fck) — geralmente entre 20 MPa e 40 MPa para edificações residenciais e comerciais.
Passo a passo completo para calcular uma estrutura de concreto
Passo 1 — Definição do sistema estrutural (lajes, vigas, pilares e fundações)
O primeiro passo é definir como a estrutura vai trabalhar: pórtico com vigas e pilares, sistema de lajes planas com capitéis, paredes estruturais ou combinação entre eles. Essa escolha impacta diretamente o fluxo de cargas, o custo de formas e a velocidade de execução. O sistema estrutural deve ser compatibilizado com a arquitetura e com as condições do terreno antes de qualquer cálculo.
Passo 2 — Levantamento e combinação de cargas (permanentes, variáveis e acidentais)
As ações são classificadas em permanentes (peso próprio da estrutura, revestimentos, paredes fixas), variáveis (sobrecarga de uso, vento, variação de temperatura) e excepcionais (impacto, explosão). A NBR 6118 exige que essas ações sejam combinadas com coeficientes de ponderação (γf) para obter os esforços de cálculo. A combinação normal última, por exemplo, usa γf = 1,4 para cargas permanentes normais e γf = 1,4 × ψ0 para variáveis.
Passo 3 — Pré-dimensionamento dos elementos estruturais
Com as cargas estimadas, adotam-se dimensões iniciais para lajes, vigas e pilares usando fórmulas empíricas consagradas (detalhadas nas seções seguintes). O objetivo é ter uma geometria de partida razoável para montar o modelo estrutural, evitando iterações excessivas.
Passo 4 — Modelagem e análise estrutural (esforços internos e diagramas)
A estrutura é modelada como um sistema de barras (pórtico espacial) ou elementos de superfície (lajes por elementos finitos). O processamento — feito manualmente para estruturas simples ou por software para casos complexos — fornece os diagramas de momento fletor, força cortante e força normal em cada elemento. Esses esforços são os dados de entrada para o dimensionamento.
Passo 5 — Dimensionamento das armaduras de aço
Com os esforços internos de cálculo em mãos, calcula-se a área de aço necessária para resistir à flexão (armadura longitudinal) e ao cisalhamento (estribos). A NBR 6118 estabelece taxas mínimas e máximas de armadura para cada tipo de elemento. O aço mais utilizado no Brasil é o CA-50 (fyk = 500 MPa) para barras longitudinais e CA-60 para estribos de menor diâmetro. Para entender como esse aço é posicionado na prática, vale consultar o que faz um armador de estrutura de concreto.
Passo 6 — Verificação de estados-limite último (ELU) e de serviço (ELS)
O ELU verifica se a estrutura não colapsa: resistência à flexão, ao cisalhamento, à compressão e à punção. O ELS verifica se a estrutura funciona adequadamente em condições normais de uso: limitação de flechas (L/250 para cargas variáveis), abertura máxima de fissuras (0,2 mm a 0,4 mm conforme a CAA) e verificação de vibrações. Ambos os estados devem ser satisfeitos simultaneamente.
Passo 7 — Detalhamento e emissão do projeto executivo
O projeto executivo traduz todos os cálculos em desenhos que o canteiro de obras consegue executar: plantas de fôrma com cotas e níveis, plantas de armação com bitolas, espaçamentos e comprimentos de ancoragem, e cortes detalhados de nós críticos. Saber como interpretar um projeto estrutural é essencial para que mestres de obras e armadores executem corretamente o que foi calculado.
Como pré-dimensionar lajes de concreto armado
Fórmulas práticas de espessura mínima para lajes maciças e nervuradas
A NBR 6118 (item 13.2.4) estabelece espessuras mínimas absolutas, mas o pré-dimensionamento prático parte de relações vão/espessura:
- Laje maciça armada em uma direção: h ≥ l/35 (biapoiada) ou h ≥ l/40 (contínua)
- Laje maciça armada em duas direções: h ≥ lx/45 (sendo lx o menor vão)
- Laje nervurada: h total ≥ l/30; altura mínima da nervura = 3× largura da nervura
- Espessura mínima absoluta: 10 cm para lajes com tráfego de veículos leves; 8 cm para lajes de cobertura sem tráfego; 7 cm para lajes de forro (sem função estrutural relevante)
Exemplo numérico resolvido: laje residencial 4 × 5 m
Considere uma laje maciça biapoiada em duas direções, com dimensões lx = 4,0 m e ly = 5,0 m, em ambiente residencial (CAA II, fck = 25 MPa).
Relação de vãos: ly/lx = 5/4 = 1,25 < 2,0 → laje armada em duas direções.
Espessura mínima: h ≥ lx/45 = 400/45 = 8,9 cm → adotar h = 10 cm (mínimo normativo para uso residencial).
Carga total de cálculo: peso próprio = 0,10 × 25 = 2,5 kN/m²; revestimento = 1,0 kN/m²; sobrecarga residencial (NBR 6120) = 1,5 kN/m². Total característico = 5,0 kN/m². Com γf = 1,4: pd = 7,0 kN/m².
Momento fletor máximo (tabelas de Marcus): para ly/lx = 1,25, os coeficientes são αx ≈ 0,0641 e αy ≈ 0,0397. Mx = αx × p × lx² = 0,0641 × 7,0 × 16 = 7,18 kN·m/m; My = 0,0397 × 7,0 × 16 = 4,45 kN·m/m. Com esses momentos, o dimensionamento da armadura segue a formulação de flexão simples da NBR 6118.
Como pré-dimensionar vigas de concreto armado
Regra prática de altura e largura em função do vão
Para vigas de concreto armado em edificações convencionais, as relações empíricas mais utilizadas são:
- Altura útil: h ≈ l/10 a l/12 para vigas simplesmente apoiadas; h ≈ l/12 a l/15 para vigas contínuas
- Largura da seção: bw ≥ h/3 e bw ≥ 15 cm (mínimo normativo)
- A relação h/bw deve ficar entre 1,5 e 3,0 para evitar vigas excessivamente esbeltas ou largas
Exemplo numérico resolvido: viga biapoiada com carga distribuída
Viga biapoiada com vão l = 5,0 m, suportando laje com reação de 15 kN/m (já majorada) mais peso próprio estimado.
Pré-dimensionamento: h = l/10 = 500/10 = 50 cm; bw = h/3 = 50/3 ≈ 17 cm → adotar seção 20 × 50 cm.
Peso próprio da viga: 0,20 × 0,50 × 25 × 1,4 = 3,5 kN/m.
Carga total de cálculo: qd = 15 + 3,5 = 18,5 kN/m.
Momento fletor máximo: Md = qd × l² / 8 = 18,5 × 25 / 8 = 57,8 kN·m.
Força cortante máxima: Vd = qd × l / 2 = 18,5 × 5,0 / 2 = 46,3 kN. Esses valores alimentam o dimensionamento das armaduras longitudinais e dos estribos. Para entender como esses elementos aparecem nos desenhos, veja como ler o projeto estrutural de vigas.
Como pré-dimensionar pilares de concreto armado
Cálculo da área de seção transversal mínima pelo método simplificado
O pré-dimensionamento de pilares parte da força normal de cálculo (Nd), estimada pelo somatório das reações das vigas que chegam ao pilar em cada pavimento, multiplicada pelo número de andares. A fórmula simplificada para a área bruta da seção é:
Ac = Nd / (0,5 × fck) — onde Nd está em kN e fck em kN/cm².
Exemplo: Nd = 800 kN, fck = 25 MPa = 2,5 kN/cm². Ac = 800 / (0,5 × 2,5) = 640 cm² → seção de 25 × 26 cm ou 20 × 32 cm. A NBR 6118 exige dimensão mínima de 19 cm para pilares isolados.
Verificação de esbeltez e flambagem
O índice de esbeltez λ = le / i, onde le é o comprimento efetivo de flambagem e i é o raio de giração da seção (i = √(I/A)). A NBR 6118 classifica os pilares em:
- λ ≤ 35: pilar curto — dispensa análise de segunda ordem
- 35 < λ ≤ 90: pilar médio — análise de segunda ordem pelo método do momento adicional ou P-delta
- 90 < λ ≤ 140: pilar esbelto — análise rigorosa obrigatória
- λ > 140: não permitido pela norma sem justificativa especial
Como calcular a quantidade de concreto necessária para a estrutura
Fórmula de volume por elemento (laje, viga e pilar)
O volume de concreto de cada elemento é calculado pelo produto das dimensões geométricas da seção pelo comprimento ou área:
- Laje: V = espessura (m) × área da laje (m²)
- Viga: V = largura (m) × altura (m) × comprimento (m)
- Pilar: V = largura (m) × espessura (m) × altura do pavimento (m)
Some todos os volumes e acrescente 5% a 8% de perda por variações de formas e reaproveitamento. O volume total orienta a decisão entre concreto usinado e dosado em obra.
Tabela de consumo de cimento, areia e brita por traço (fck 20, 25 e 30 MPa)
Os valores abaixo são referências médias para concreto convencional com brita 1, abatimento de 10 cm e relação água/cimento controlada:
- fck 20 MPa (traço 1:2,5:3,5 em volume): ~300 kg de cimento/m³ | areia: 0,75 m³/m³ | brita: 0,90 m³/m³
- fck 25 MPa (traço 1:2,0:3,0): ~350 kg de cimento/m³ | areia: 0,68 m³/m³ | brita: 0,82 m³/m³
- fck 30 MPa (traço 1:1,5:2,5): ~400 kg de cimento/m³ | areia: 0,60 m³/m³ | brita: 0,75 m³/m³
Quando usar concreto usinado versus concreto dosado em obra
O concreto usinado é indicado quando o volume total supera 3 m³ por concretagem, quando o fck exigido é superior a 25 MPa ou quando a obra exige rastreabilidade e controle tecnológico rigoroso (laudos de resistência à compressão). O concreto dosado em obra pode ser viável para volumes pequenos, obras em locais de difícil acesso para betoneiras e situações onde o fck de 20 MPa é suficiente — desde que o traço seja rigorosamente controlado em massa, não em volume.
Principais softwares para cálculo estrutural de concreto armado
TQS, Eberick, SAP2000 e CYPECAD: comparativo de funcionalidades
- TQS: referência nacional, integra lançamento, análise e detalhamento automático conforme NBR 6118. Ideal para escritórios com alto volume de projetos residenciais e comerciais. Curva de aprendizado elevada.
- Eberick (AltoQi): interface mais intuitiva, amplamente usado em escritórios de pequeno e médio porte. Gera pranchas de armação automaticamente e tem boa integração com o módulo de fundações.
- SAP2000 (CSI): software internacional de análise estrutural por elementos finitos. Não faz detalhamento automático conforme normas brasileiras, mas é poderoso para análises dinâmicas, estruturas especiais e verificações de ELS complexas.
- CYPECAD: popular em Portugal e crescente no Brasil, cobre desde o lançamento até o orçamento de materiais. Boa opção para quem trabalha com projetos integrados (estrutura + instalações).
Ferramentas gratuitas e calculadoras online para verificações rápidas
Para verificações preliminares e estudos de viabilidade, existem alternativas sem custo de licença:
- FTOOL (PUC-Rio): análise de pórticos planos com diagramas de esforços internos. Gratuito e amplamente utilizado em universidades brasileiras.
- Calculadoras do Portal PINI e do Eng. Fácil: estimativas rápidas de armadura mínima, flecha e carga de vento.
- Excel com formulação da NBR 6118: planilhas desenvolvidas por engenheiros e disponíveis em fóruns especializados permitem dimensionamento de seções retangulares com boa confiabilidade quando bem elaboradas.
Essas ferramentas não substituem softwares profissionais para projetos executivos, mas são úteis na fase de pré-dimensionamento e na conferência de resultados.
Erros mais comuns no cálculo de estruturas de concreto e como evitá-los
Conhecer os erros recorrentes é tão importante quanto dominar as fórmulas. Os problemas mais frequentes identificados em perícias e vistorias técnicas são:
- Ignorar a sondagem do solo: fundações dimensionadas sem SPT frequentemente resultam em recalques diferenciais e fissuras nas alvenarias. Nenhum cálculo estrutural é completo sem laudo geotécnico.
- Subdimensionar o cobrimento das armaduras: cobrimento insuficiente acelera a carbonatação do concreto e a corrosão das barras. A NBR 6118 define valores mínimos por CAA que devem ser respeitados rigorosamente. Quando isso falha, é necessário saber como recuperar uma estrutura de concreto deteriorada.
- Não considerar as ações de vento: edificações com mais de dois pavimentos ou em regiões de ventos intensos devem obrigatoriamente incluir a NBR 6123 no modelo de cargas.
- Usar traço em volume sem controle: a resistência do concreto dosado em obra varia significativamente quando o traço é medido em latas ou baldes sem padronização. O controle em massa é o único método confiável.
- Omitir a verificação de ELS: muitos projetistas focam apenas no ELU e negligenciam flechas e fissuras. Uma laje que não colapsa, mas flecha 3 cm, gera infiltrações, trincas em revestimentos e insatisfação do usuário.
- Não compatibilizar estrutura e arquitetura: pilares em posições incompatíveis com a planta arquitetônica geram conflitos de execução e retrabalho. A compatibilização deve ocorrer antes do lançamento estrutural.
- Assinar projeto sem habilitação: apenas engenheiros civis ou estruturais com registro ativo no CREA podem assinar projetos estruturais. Verificar quem pode assinar um projeto estrutural evita problemas legais graves para o contratante e para o profissional.
O cálculo estrutural de concreto armado é um processo iterativo que exige domínio normativo, experiência prática e uso adequado de ferramentas computacionais. Cada etapa — do pré-dimensionamento ao detalhamento executivo — influencia diretamente a segurança, o custo e a durabilidade da edificação. Investir em um projeto tecnicamente sólido é sempre mais barato do que remediar falhas estruturais durante ou após a obra.
