O detalhamento técnico é a etapa crucial que transforma uma ideia inicial em um projeto executável e viável para fabricação. Na construção civil e na indústria de máquinas e equipamentos, essa fase determina a qualidade, segurança e eficiência de todo o processo produtivo. Um detalhamento técnico preciso em 2D e 3D evita retrabalhos, reduz custos e garante que o produto final atenda aos requisitos normativos e funcionais necessários.
Muitas empresas, especialmente micro, pequenos e médios negócios, enfrentam dificuldades em estruturar essa etapa com rigor técnico e ferramentas adequadas. A falta de um detalhamento bem executado compromete prazos, aumenta desperdícios e dificulta a comunicação entre equipes de projeto e produção. Por isso, contar com profissionais especializados em modelagem e detalhamento técnico faz toda a diferença para empresas que buscam automatizar processos, aprimorar a qualidade de seus produtos ou lançar novas soluções no mercado com segurança e confiabilidade.

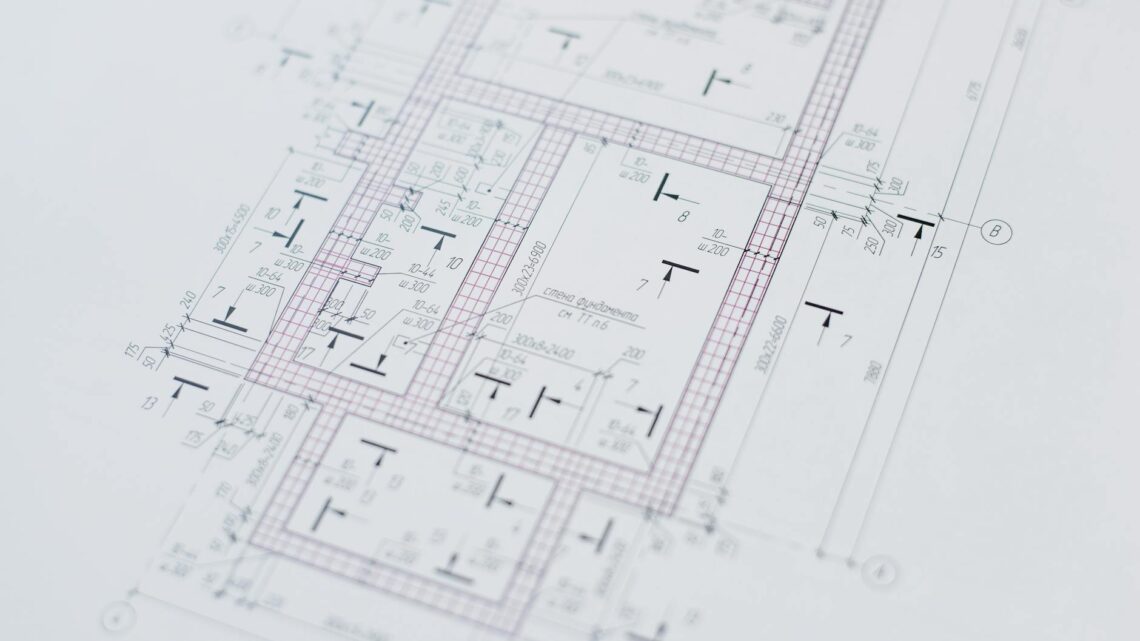

O que é Detalhamento Técnico e Por Que é Essencial
Definição e Aplicações do Detalhamento Técnico
O detalhamento técnico é a representação gráfica completa e precisa de um projeto, transformando conceitos e ideias em documentação executável. Trata-se de um conjunto de desenhos, especificações e informações que definem todas as características construtivas, dimensionais, materiais e processos necessários para a fabricação ou execução de um produto, máquina, equipamento ou estrutura.
Diferente de um desenho técnico convencional, vai além da representação básica. Inclui vistas múltiplas, cortes, ampliações, cotas precisas, tolerâncias, especificações de materiais, acabamentos, processos de fabricação e todas as informações necessárias para que um fabricante ou construtor execute o projeto sem ambiguidades. É a ponte entre o projeto conceitual e a realização prática.
As aplicações abrangem diversos segmentos: desenvolvimento de máquinas e equipamentos, projetos de estruturas metálicas, design de componentes mecânicos, sistemas de automação industrial, instalações hidráulicas e pneumáticas, projetos de infraestrutura, design de interiores com especificações construtivas, entre outros. Em cada contexto, garante que a intenção do projeto seja fielmente reproduzida.
Importância do Detalhamento Técnico em Projetos Executivos
Em projetos executivos, é absolutamente crítico. Um projeto executivo é aquele pronto para ser colocado em prática, e qualquer ambiguidade, omissão ou imprecisão pode resultar em retrabalhos, atrasos, custos adicionais e comprometimento da qualidade final.
Quando preciso, reduz significativamente erros de interpretação. Um operário, técnico ou fabricante que recebe um detalhamento completo e bem estruturado consegue executar o trabalho exatamente como foi concebido, sem necessidade de improviso ou reinterpretação. Isso garante consistência, qualidade e conformidade com as especificações originais.
Funciona também como documentação legal e contratual. Em caso de disputas, reclamações ou necessidade de rastreabilidade, serve como comprovação do que foi acordado e executado. Para empresas que atuam em setores regulamentados, como saúde, segurança do trabalho e infraestrutura, é frequentemente uma exigência normativa obrigatória.
Do ponto de vista econômico, um bom detalhamento permite orçamentação mais precisa, planejamento mais eficiente de recursos, redução de desperdícios de material e otimização dos processos produtivos. Empresas que investem em documentação técnica robusta conseguem competir melhor em preço e prazo, pois executam projetos com maior eficiência.
Como Criar um Detalhamento Técnico Passo a Passo
Ferramentas e Software para Detalhamento Técnico
A escolha das ferramentas corretas é fundamental para criar documentação de qualidade. Existem diversos softwares disponíveis, cada um com suas características, vantagens e limitações. Os softwares CAD (Computer-Aided Design) são os mais utilizados para esta finalidade.
AutoCAD é um dos mais tradicionais e amplamente adotados. Oferece excelente precisão para desenhos em 2D, é relativamente intuitivo e possui vasta documentação e comunidade. É particularmente eficiente para detalhamentos arquitetônicos e estruturais.
SolidWorks é especialmente indicado para detalhamento mecânico e de engenharia. Trabalha com modelagem 3D paramétrica, permitindo que mudanças no modelo se propaguem automaticamente para os desenhos técnicos 2D derivados. Oferece ferramentas robustas para simulação, análise e geração automática de detalhamentos. Para profissionais que desejam aprofundar conhecimentos, existe a formação de expert CAD projetista mecânico SolidWorks disponível.
Inventor (Autodesk) é outra solução poderosa para engenharia mecânica, com características semelhantes ao SolidWorks. Integra-se bem com outros softwares Autodesk e oferece ferramentas avançadas de simulação.
Revit é específico para projetos de arquitetura, engenharia civil e construção. Trabalha com BIM (Building Information Modeling), permitindo que a documentação seja gerada automaticamente a partir de um modelo 3D inteligente da construção.
LibreCAD e DraftSight são alternativas de código aberto ou mais acessíveis para profissionais que começam ou têm restrições orçamentárias, embora com funcionalidades mais limitadas.
A escolha entre 2D puro ou modelagem 3D com geração automática depende da complexidade do projeto. Para projetos simples, desenhos 2D podem ser suficientes. Para projetos complexos com múltiplas interdependências, a modelagem digital 2D e 3D integrada oferece maior eficiência e precisão.

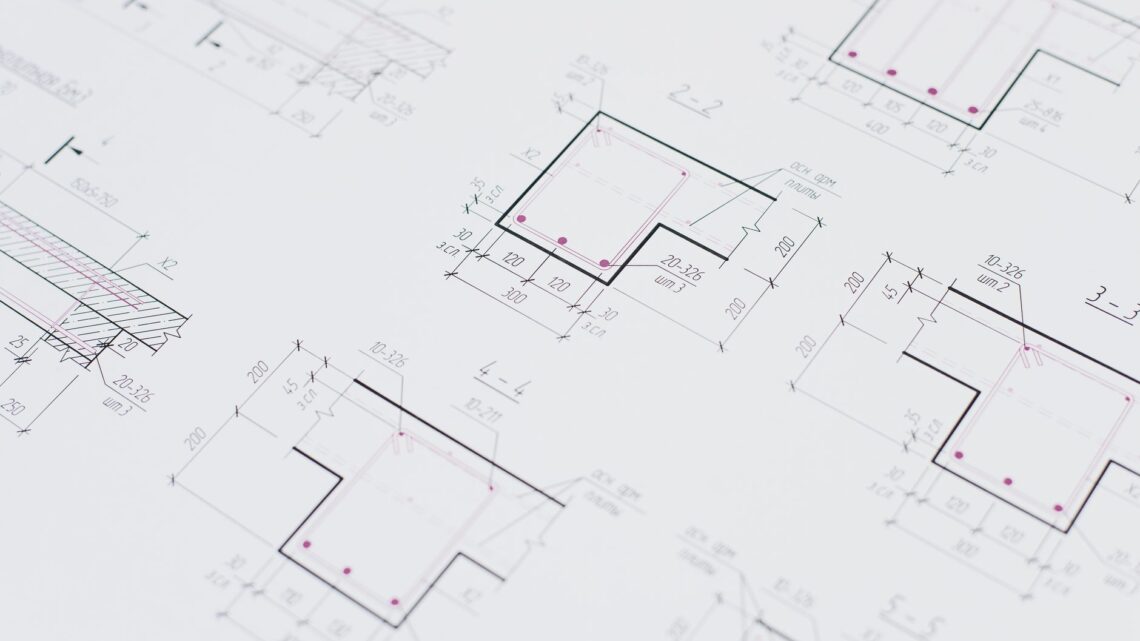

Detalhamento Técnico a Partir de Modelos 3D
A abordagem moderna começa com a criação de um modelo 3D paramétrico. Este modelo representa virtualmente todas as dimensões, formas, materiais e características do produto ou componente. A partir dele, geram-se automaticamente os desenhos técnicos 2D (vistas ortogonais, cortes, ampliações).
Este fluxo de trabalho oferece várias vantagens. Primeiro, garante consistência absoluta entre o modelo 3D e os desenhos técnicos: qualquer alteração atualiza automaticamente todos os desenhos derivados. Segundo, reduz significativamente o tempo de criação, pois não é necessário desenhar manualmente cada vista. Terceiro, facilita a detecção de conflitos e interferências antes da fabricação, através de simulações e análises.
O processo começa com a criação de um projeto em 3D, onde o projetista modela cada componente, monta os conjuntos e define todas as características técnicas. Após validar o modelo (dimensões, ajustes, materiais, tolerâncias), o software gera automaticamente as folhas de desenho com vistas, cortes, cotas e anotações.
Para profissionais que desejam aprofundar seus conhecimentos em modelagem 3D, existem recursos disponíveis sobre como aprender modelagem 3D de forma estruturada e progressiva.
Esta abordagem também permite gerar listas de materiais (BOMs – Bill of Materials) automaticamente, especificar processos de fabricação com precisão e criar instruções de montagem. Tudo isso integrado em um único ambiente de trabalho.
Padrões ABNT para Detalhamento de Projetos
No Brasil, os padrões ABNT (Associação Brasileira de Normas Técnicas) estabelecem as regras para criação de desenhos e detalhamentos técnicos. Seguir estes padrões é essencial para garantir que seja compreensível, profissional e aceito em contextos formais e regulamentados.
NBR 10067 é a norma que define as regras gerais para representação de desenhos técnicos. Especifica como apresentar vistas ortogonais, cortes, seções e outros elementos de representação.
NBR 13142 trata especificamente de desenhos técnicos: dobramento de cópias e armazenamento. Define como os desenhos devem ser dobrados e organizados para arquivo.
NBR 8403 estabelece os tipos e espessuras de linhas utilizadas em desenhos técnicos. Cada tipo de linha (contínua, tracejada, ponto-traço) tem significado específico e deve ser usado conforme a norma.
NBR 10126 define as regras para colocação de cotas em desenhos técnicos. Especifica como dimensionar corretamente, onde colocar as cotas, como indicar tolerâncias e acabamentos.
NBR 6409 trata de tolerâncias geométricas, essencial para detalhamentos mecânicos onde precisão é crítica.
Além das normas ABNT, existem normas ISO (International Organization for Standardization) que complementam ou estabelecem padrões internacionais. Para projetos que envolvem exportação ou padrões internacionais, é importante conhecer também estas normas. Para aprofundar o tema, consulte este guia sobre detalhamento de projetos mecânicos com padrão ABNT.
Um bom detalhamento técnico deve incluir um carimbo (ou legenda) no desenho técnico, onde constam informações como empresa, projetista, data, revisão, escala e outras informações administrativas essenciais.
Detalhamento Técnico em Diferentes Áreas
Detalhamento Técnico em Design de Interiores
No design de interiores, vai muito além de escolhas estéticas. É necessário especificar precisamente como cada elemento será construído, instalado e acabado. Isto inclui detalhes de móveis planejados, revestimentos, iluminação, sistemas hidráulicos e elétricos integrados ao projeto.
Um bom detalhamento para um projeto de interiores inclui plantas baixas com dimensões precisas, cortes verticais mostrando alturas e profundidades, elevações de paredes com acabamentos especificados, detalhes construtivos de elementos customizados, e especificações de materiais com referências exatas (cores, texturas, marcas).
É crítico para garantir que o ambiente seja executado exatamente como concebido, respeitando proporções, funcionalidade e estética. Também serve como base para orçamentação precisa de materiais e mão de obra.
Detalhamento Técnico Mecânico e de Engenharia
Este é o campo onde atinge sua maior complexidade e importância. Em projetos de máquinas, equipamentos e sistemas mecânicos, deve especificar cada componente com precisão absoluta.
Um detalhamento mecânico típico inclui: desenhos de cada peça individual com todas as dimensões, tolerâncias e acabamentos; desenhos de montagem mostrando como as peças se encaixam; especificações de materiais (aço, alumínio, plástico, etc.) com propriedades relevantes; processos de fabricação necessários (usinagem, fundição, soldagem); especificações de parafusos, porcas, rolamentos e outros componentes padronizados; e instruções de montagem passo a passo.
A GBR Engenharia especializa-se justamente neste tipo de detalhamento mecânico, oferecendo soluções que vão desde a modelagem 3D até a preparação completa para fabricação. O detalhamento preciso permite que fabricantes produzam componentes que se encaixem perfeitamente, funcionem conforme especificado e atendam aos requisitos de qualidade e segurança.
Projetos de engenharia também frequentemente requerem detalhamento de desenho técnico que considere aspectos como resistência estrutural, fadiga de materiais, tolerâncias de fabricação e compatibilidade entre componentes.
Detalhamento Técnico em Projetos de Saúde e Infraestrutura
Em projetos de saúde, como hospitais, clínicas e laboratórios, deve atender a requisitos regulamentares extremamente rigorosos. Normas como RDC 50 (ANVISA) estabelecem especificações detalhadas para fluxos, acabamentos, sistemas de ar condicionado, isolamento acústico e biossegurança.
Em saúde, deve especificar não apenas dimensões e materiais, mas também características como impermeabilidade de revestimentos, facilidade de limpeza e desinfecção, resistência a produtos químicos, e conformidade com regulamentações de saúde pública.
Em projetos de infraestrutura (estradas, pontes, barragens, etc.), deve considerar cargas, resistência estrutural, durabilidade, materiais apropriados para o clima e ambiente, e conformidade com normas de segurança. Estes projetos frequentemente envolvem especificações geotécnicas, hidrológicas e ambientais complexas.
Tanto em saúde quanto em infraestrutura, é frequentemente uma exigência legal e contratual, e sua qualidade impacta diretamente na segurança de usuários e na durabilidade das estruturas.
Instruções Técnicas e Normativas para Detalhamento
Normas e Regulamentações para Detalhamento Técnico
Não é uma atividade livre ou intuitiva: é regida por normas técnicas que garantem padronização, compreensibilidade e qualidade. Estas normas variam conforme o país, a indústria e o tipo de projeto.
Normas ABNT (Brasil): Como mencionado anteriormente, estabelecem os padrões brasileiros para desenhos e detalhamentos técnicos. São de cumprimento obrigatório em projetos públicos e altamente recomendadas em projetos privados.
Normas ISO (Internacionais): Para empresas que trabalham com exportação, projetos internacionais ou fornecimento para multinacionais, são frequentemente exigidas. ISO 128 trata de tolerâncias dimensionais, ISO 286 trata de tolerâncias dimensionais, ISO 1101 trata de tolerâncias geométricas.
